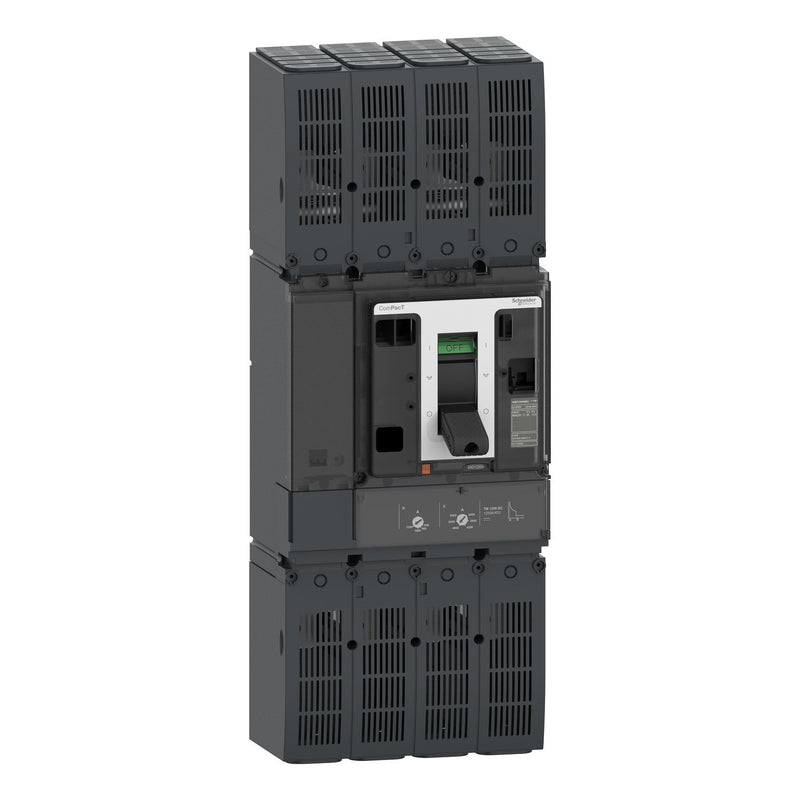

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C1BN2TM800D ComPacT NSX800 mit

ComPacT NSX1200N DC ist ein kompletter, fest eingebauter 2-poliger Leistungsschalter zur Optimierung von Platz und Ausschaltvermögen. Es ist eine optimale Wahl für Anwendungen, die Gleichspannungen verwenden. Das Ausschaltvermögen (Icu) beträgt 50 kA eff. bei 600 VDC. Die Betriebsspannung beträgt 600 VDC. Dieses Produkt verfügt über ein thermo-magnetisches Auslösegerät (TM-DC) mit einer Nennleistung von 800 A. Das TM-DC-Auslösegerät bietet einen einstellbaren thermischen Überlastschutz und einen einstellbaren magnetischen Schutz. Die Abmessungen betragen 350 mm x 185 mm x 110 mm (H x B x T). Sie ist konform mit internationalen Normen (EN/IEC 60947), CCC, EAC und Marinespezifikationen.

Technische Details
Bemessungsdauerstrom Iu	800 A
Bemessungsspannung	600 V
Überlastauslöser Stromeinstellung	560..800 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	2000..4000 A
Einstellbereich des unverzögerten Kurzschlussauslösers	2000..4000 A
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	ja
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	2
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP3X

Lieferumfang:
1 x Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C1BN2TM800D ComPacT NSX800
