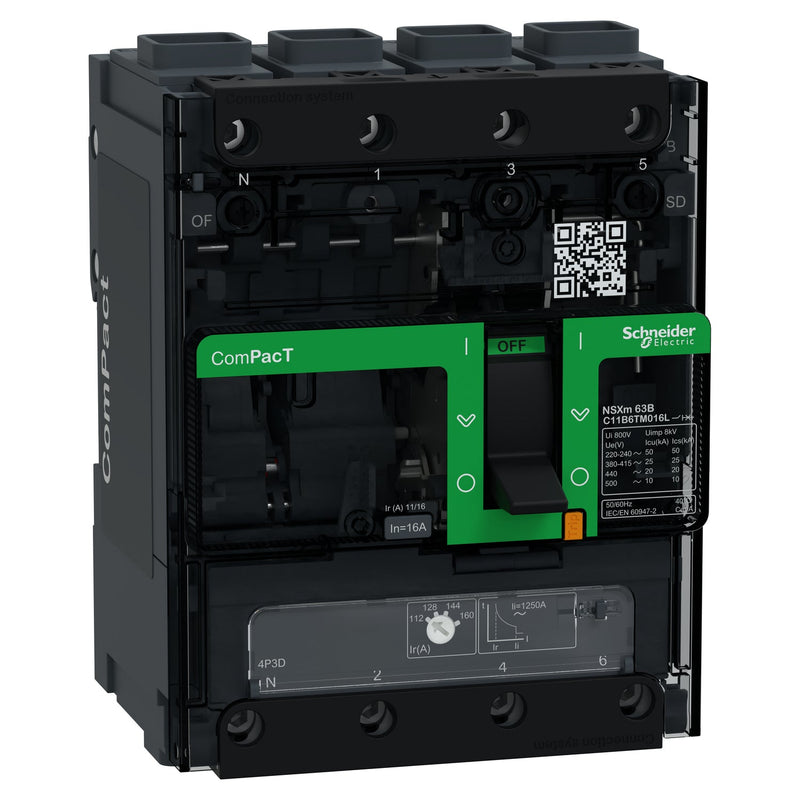

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C11B6TM016L ComPacT NSXm 16A TM1

ComPacT NSXm Kompaktleistungsschalter, 16A, 25kA bei 415VAC, für alle NS-Standardanwendungen. Es bietet neue Funktionen wie die Everlink-Technologie, Montagefähigkeit auf DIN-Schiene oder Montageplatte. Die elektrische Zusatzausrüstung ist von Außen sichtbar. ComPacT NSXm ist einer der kleinsten Kompaktleistungsschalter auf dem Markt, 108mm (B) x 137mm (H) x 80mm (T). Dies ist eine 4-polige Version mit einem eingebauten thermisch-magnetischen Auslöser. Er gewährleistet die Einhaltung internationaler Normen (IEC 60947/CCC/EAC) und Marine-Spezifikationen.

Technische Details
Bemessungsdauerstrom Iu	16 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	25 kA
Überlastauslöser Stromeinstellung	11,2..16 A
Einstellbereich des unverzögerten Kurzschlussauslösers	500 A
Verlustleistung	9,2 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	ja
Hutschienenmontage optional	nein
Mit Ausgelöstmelder	ja
Polzahl	4
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	nein
Schutzart (IP)	IP40

Lieferumfang:
1 x Schneider Electric ComPacT NSXm 16A TM1 Kompaktleistungsschalter
