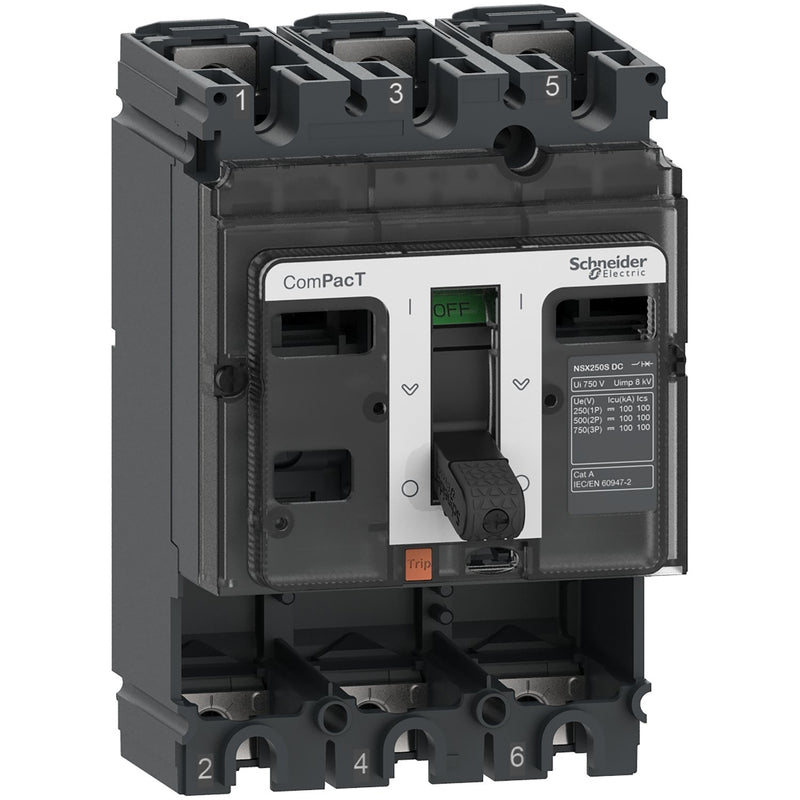

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C10F3D Grundschalter ComPac

Es handelt sich hierbei um einen Grundschalter von 3 Polen für den Leistungsschalter ComPacT NSX 100F DC, der auf die Optimierung des Platzbedarfs und des Ausschaltvermögens ausgelegt ist. Es ist eine optimale Wahl für Anwendungen, die Gleichspannungen verwenden. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 750 VDC. Der Bemessungsstrom beträgt 100 A und die Betriebsspannung beträgt 750 VDC. Dieser Grundschalter wird ohne Auslöseeinheit geliefert (separat zu bestellen) und kann mit einer Vielzahl optionaler Funktionen und Zubehörteile ausgestattet werden. Die Abmessungen betragen 161x105x86 mm (H x B x T). Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen.

Technische Details
Bemessungsdauerstrom Iu	100 A
Bemessungsspannung	750 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	36 kA
Verlustleistung	14,1 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	nein
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP3X

Lieferumfang:
1 x Grundschalter (ohne Auslöseeinheit)

Keine Downloads vorhanden.
