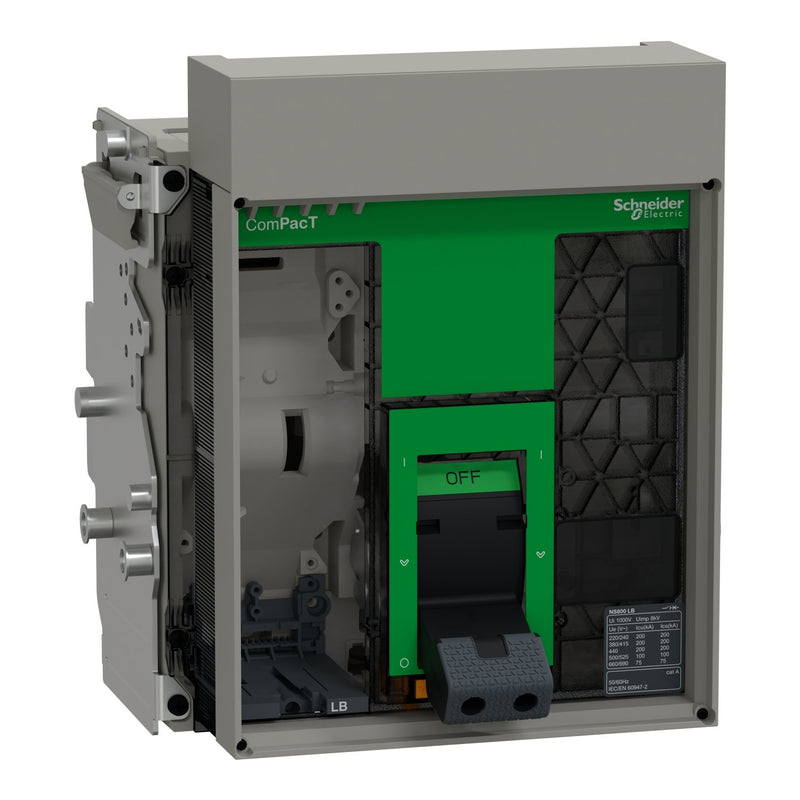

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Grundschalter NS800BLB C080B3WM 800A 3P EINS. MAN

Dieser Leistungsschalter ist Teil der neuen Generation der ComPacT NS630bN bis NS3200 Reihe. Die neue Generation des ComPacT NS bietet die gleichen Leistungen und verfügt über eine neue transparente Frontabdeckung für die Sichtbarkeit der Hilfsgeräte und einen neuen Kippschalter mit ergonomischem Griff. Es ist möglich, als Option den neuen drahtlosen Hilfskontakt OF/SD im ZigBee-Kommunikationsprotokoll hinzuzufügen. Es handelt sich um einen 3-poligen Schalterrahmen für ComPacT NS800LB ohne Steuereinheit, der zur Optimierung von Platz und Schaltleistung entwickelt wurde. Dieser Schalter oder Grundrahmen ist mit jeder Art von Steuereinheit kompatibel, die separat über den Produktselektor bestellt werden muss. Dieser Schalterrahmen wird für manuell betriebene Leistungsschalter in Einschubtechnik verwendet. Es ist eine optimale Wahl für alle Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) beträgt 200kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 690VAC 50/60Hz. Der Betriebsstrom beträgt 800A. Dieses Produkt wird mit einer Vielzahl von optionalen Funktionen und Zubehör geliefert. Die Abmessungen sind 327mm (Höhe) x 210mm (Breite) x 147mm (Tiefe). Es entspricht den internationalen Normen IEC 60947-1 und IEC60947-2. ComPacT NS der neuen Generation ist Teil der Schneider Electric EcoStruxure Power Architektur. ComPacT NS der neuen Generation ist nachhaltiger mit grünen Verpackungen und grünen Partnerschaften.

Technische Details
Bemessungsdauerstrom Iu	800 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	200 kA
Verlustleistung	120 W
Gerätebauart	Einbaugerät Einschubtechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	Anschluss über separates Chassisteil
Ausführung des Betätigungselements	Kipphebel
Komplettgerät mit Schutzeinheit	nein
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40

Lieferumfang:
1 x Schneider Electric - Leistungsschalter Grundschalter NS800BLB C080B3WM 800A 3P EINS. MAN
