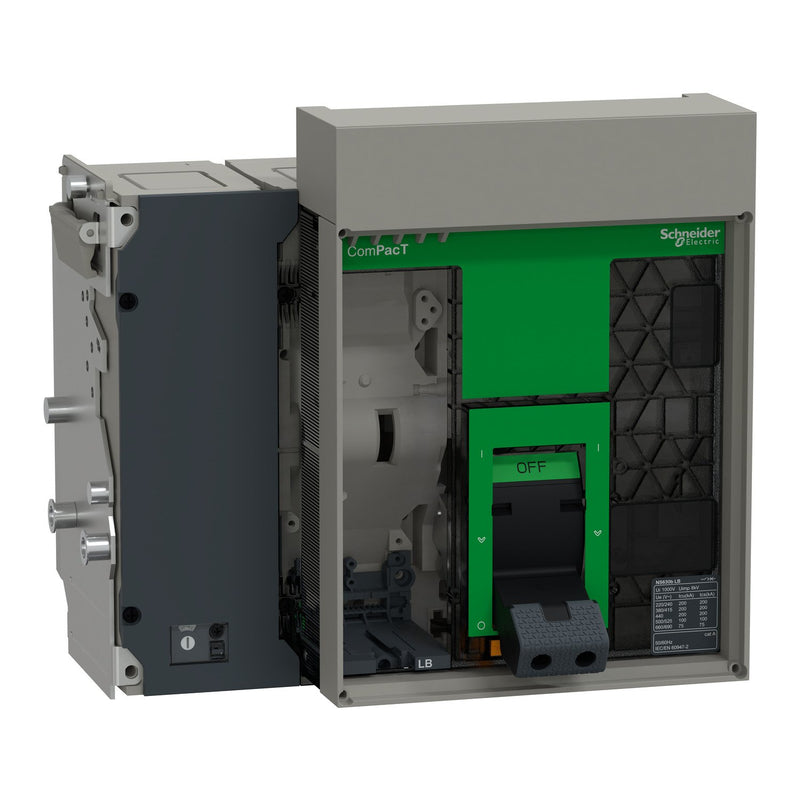

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Grundrahmen ComPacT C063B4WM manuell NS630B LB 6

Dieser Leistungsschalterrahmen gehört zur neuen Generation der ComPacT NS630bN- bis NS3200-Reihe. Die neue Generation des ComPacT NS bietet die gleichen Leistungen wie die Vorgängerversion und verfügt über eine neue transparente Frontabdeckung für die Sichtbarkeit der Hilfsgeräte und einen neuen Kippschalter mit ergonomischem Touch und optionalem LED-Auslösestatus. Es ist möglich, den neuen drahtlosen Hilfskontakt OF/SD als Option in das ZigBee-Kommunikationsprotokoll aufzunehmen. Es handelt sich um einen 4-poligen Schalterrahmen für ComPacT NS630bLB ohne Steuereinheit zur Optimierung von Platzbedarf und Schaltleistung. Dieser Schalter oder Grundrahmen ist mit jeder Art von Steuereinheit kompatibel, die separat über den Produktselektor bestellt werden muss. Dieser Schalterrahmen wird für handbetätigte Ausfahrleistungsschalter verwendet. Es ist eine optimale Wahl für alle Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) beträgt 200kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 690VAC 50/60Hz. Der Betriebsstrom beträgt 630 A. Dieses Produkt wird mit einer Vielzahl von optionalen Funktionen und Zubehörteilen geliefert. Die Abmessungen sind 327mm (Höhe) x 280mm (Breite) x 147mm (Tiefe). Es entspricht den internationalen Normen IEC 60947-1 und IEC60947-2. ComPacT NS der neuen Generation ist Teil der Schneider Electric EcoStruxure Power Architektur. ComPacT NS der neuen Generation ist nachhaltiger durch grüne Verpackungen und grüne Partnerschaften.

Technische Details
Bemessungsdauerstrom Iu	630 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	200 kA
Verlustleistung	136 W
Gerätebauart	Einbaugerät Einschubtechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	4
Position des Anschlusses für Hauptstromkreis	Anschluss über separates Chassisteil
Ausführung des Betätigungselements	Kipphebel
Komplettgerät mit Schutzeinheit	nein
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40

Lieferumfang:
1 x Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Grundrahmen ComPacT C063B4WM manuell NS630B LB 6
