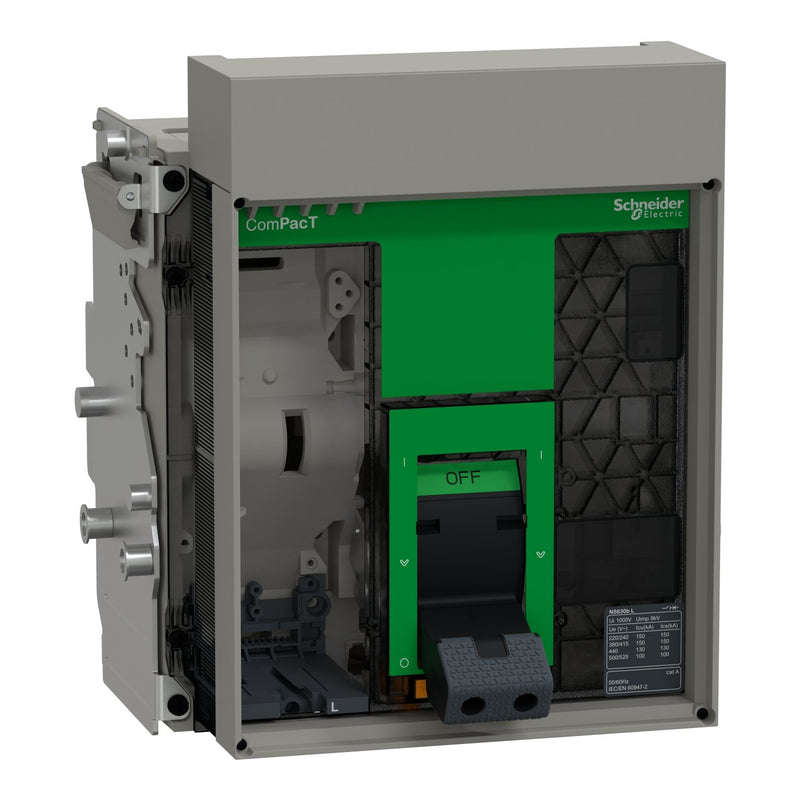

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz ComPacT NS630bL C063L3WM 3P 630A 150kA

Dies ist ein ComPacT NS630b-1600, 630A, 150kA@415 VAC, 3-poliger Grundrahmen. Die neue Generation des ComPacT NS bietet die gleichen Leistungen und verfügt über eine neue transparente Frontabdeckung für die Sichtbarkeit der Hilfsgeräte und einen neuen Kippschalter mit ergonomischer Bedienung und optionalem LED-Auslösestatus. Es ist möglich, den neuen drahtlosen Hilfskontakt OF/SD als Option in das ZigBee-Kommunikationsprotokoll aufzunehmen. Es handelt sich um einen 3-poligen Leistungsschalterrahmen für ComPacT NS630bL ohne Steuereinheit, der zur Optimierung von Platz und Schaltleistung entwickelt wurde. Dieser Schalter oder Grundrahmen ist mit jeder Art von Steuereinheit kompatibel, die separat über den Produktselektor bestellt werden muss. Dieser Schalterrahmen wird für handbetätigte Ausfahr-Leistungsschalter verwendet. Es ist eine optimale Wahl für alle Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) beträgt 150kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 690VAC 50/60Hz. Der Betriebsstrom beträgt 630 A. Dieses Produkt wird mit einer Vielzahl von optionalen Funktionen und Zubehörteilen geliefert. Die Abmessungen sind 327mm (Höhe) x 210mm (Breite) x 147mm (Tiefe). Es ist konform mit den internationalen Normen IEC 60947-1 und IEC60947-2. ComPacT NS der neuen Generation ist Teil der Schneider Electric EcoStruxure Power Architektur. ComPacT NS der neuen Generation ist nachhaltiger durch grüne Verpackungen und grüne Partnerschaften.

Technische Details
Bemessungsdauerstrom Iu	630 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	150 kA
Verlustleistung	102 W
Gerätebauart	Einbaugerät Einschubtechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	Anschluss über separates Chassisteil
Ausführung des Betätigungselements	Kipphebel
Komplettgerät mit Schutzeinheit	nein
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40

Lieferumfang:
1 x Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz ComPacT NS630bL C063L3WM 3P 630A 150kA
