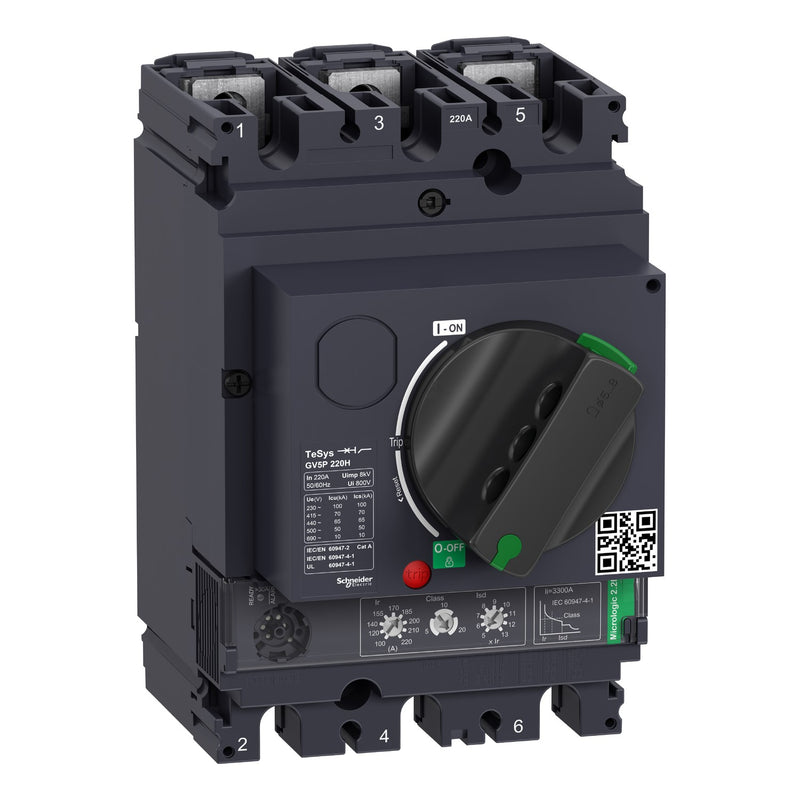

Schneider Electric - Leistungsschalter für Motorschutz Motorschutzschalter GV5P220H 3P, 220A, Icu 70kA

TeSys GV Motorschutzschalter, 3 Pole (3P), 220A/690V, für den Schutz von 3-Phasen-Motoren 90-110kW@400V. Er bietet thermischen Magnetschutz und zusätzliche Schutzfunktionen, Ausschaltvermögen Icu 70kA, Start-Stopp-Steuerung durch Drehgriff. Weiterhin bietet er auch Anschluss für Stangen oder Kabel mit Kabelschuhen (direkter Anschluss von Kabeln mit zusätzlichen Steckern). Thermischer Schutz einstellbar über Einstellräder mit einem Einstellstrom Ir im Bereich 100-220A und einer wählbaren Auslöseklasse 5, 10 oder 20, magnetischer Schutz bei 15 In. Zusätzliche Schutzfunktionen mit festem Abgriff sind Kurzzeitverzögerungsschutz Isd bei 13 Ir, Phasenunsymmetrie und Ausfallschutz. Es stellt interne Plätze für zusätzliche Hilfskontaktblöcke (OF, SD) und Spannungsauslöser (MN, MX) zur Verfügung. Zertifiziert nach mehreren Normen (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-konform (RoHS/REACh).

Technische Details
Überlastauslöser Stromeinstellung	100..220 A
Einstellbereich des unverzögerten Kurzschlussauslösers	220 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	0..690 V
Bemessungsdauerstrom Iu	220 A
Bemessungsbetriebsleistung bei AC-3, 230 V	90 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	132 kW
Verlustleistung	52,8 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	70 kA
Schutzart (IP)	IP40
Höhe	161 mm
Breite	105 mm
Tiefe	155 mm

Lieferumfang:
1 x Schneider Electric - Leistungsschalter für Motorschutz Motorschutzschalter GV5P220H 3P, 220A, Icu 70kA
