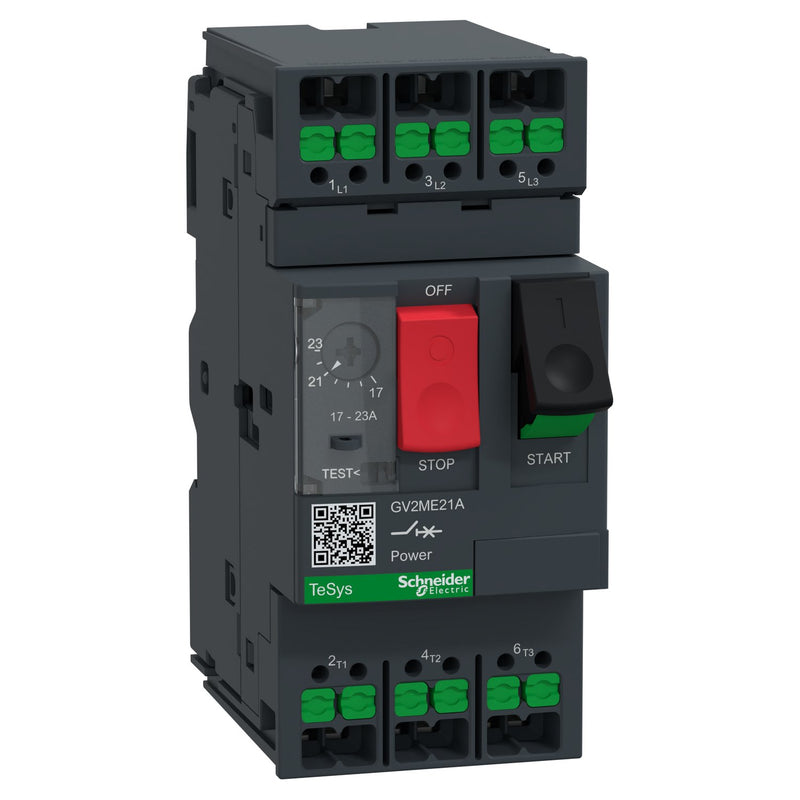

Schneider Electric - Leistungsschalter für Motorschutz Motorschutzschalter GV2ME21A 17-23A Snapin

TeSys Power Motorschutzschalter. Motorschutzschalter, 3P. Bemessungsleistung 9 kW, Einstellbereich 17-23 A. Mit thermischen und magnetischen Auslösern. In der Grundausführung plombierbar und abschließbar. Betätigung über Taster. Bemessungsspannung 400 V, nach AC-3. Schnelle, sichere und wartungsfreie Stromverbindung mit SnapIN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.

Technische Details
Überlastauslöser Stromeinstellung	17..23 A
Einstellbereich des unverzögerten Kurzschlussauslösers	327 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	230..690 V
Bemessungsdauerstrom Iu	23 A
Bemessungsbetriebsleistung bei AC-3, 230 V	5,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	9 kW
Verlustleistung	2,5 W
Anschlussart Hauptstromkreis	sonstige
Ausführung des Betätigungselements	Drucktaster
Gerätebauart	Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	15 kA
Schutzart (IP)	IP20
Höhe	101 mm
Breite	45 mm
Tiefe	78,5 mm

Lieferumfang:
1 x Schneider Electric - Leistungsschalter für Motorschutz Motorschutzschalter GV2ME21A 17-23A Snapin
