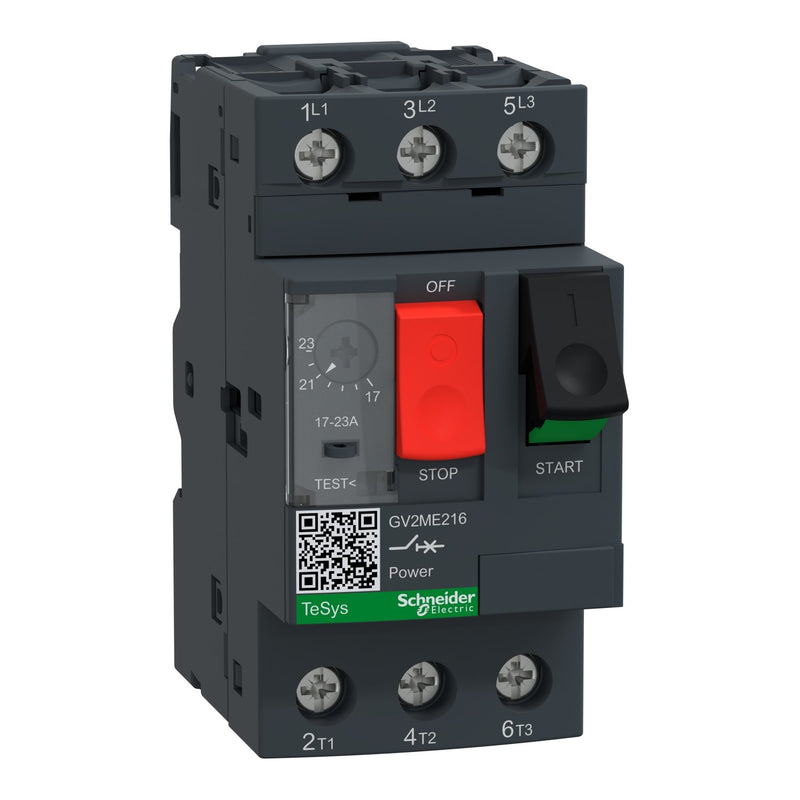

Schneider Electric - Leistungsschalter für Motorschutz Motorschutzschalter GV2ME216 TeSys GV2, 3P

TeSys GV Motorschutzschalter, 3 Pole (3P), 23A/690V, für 3-Phasen-Motoranwendungen 9kW@400V. Er bietet einen thermisch-magnetischen Schutz mit einem thermischen Einstellbereich von 17-23A, magnetische Auslösung bei 13xIn, hohes Ausschaltvermögen Icu 15kA@400V. Anschluss über Kabelschuhe. Start-Stopp-Steuerung über Taster gewährleistet für 100 000 Zyklen AC-3. Multi-Standard zertifiziert (IEC, UL, CSA, CCC, EAC, Marine, ATEX), Green Premium konform (RoHS/REACh).

Technische Details
Überlastauslöser Stromeinstellung	17..23 A
Einstellbereich des unverzögerten Kurzschlussauslösers	327 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	23 A
Bemessungsbetriebsleistung bei AC-3, 230 V	5,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	9 kW
Verlustleistung	2,5 W
Anschlussart Hauptstromkreis	sonstige
Ausführung des Betätigungselements	Drucktaster
Gerätebauart	Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	15 kA
Schutzart (IP)	IP20
Höhe	89 mm
Breite	45 mm
Tiefe	78,2 mm

Lieferumfang:
1 x Schneider Electric - Leistungsschalter für Motorschutz Motorschutzschalter GV2ME216 TeSys GV2, 3P
