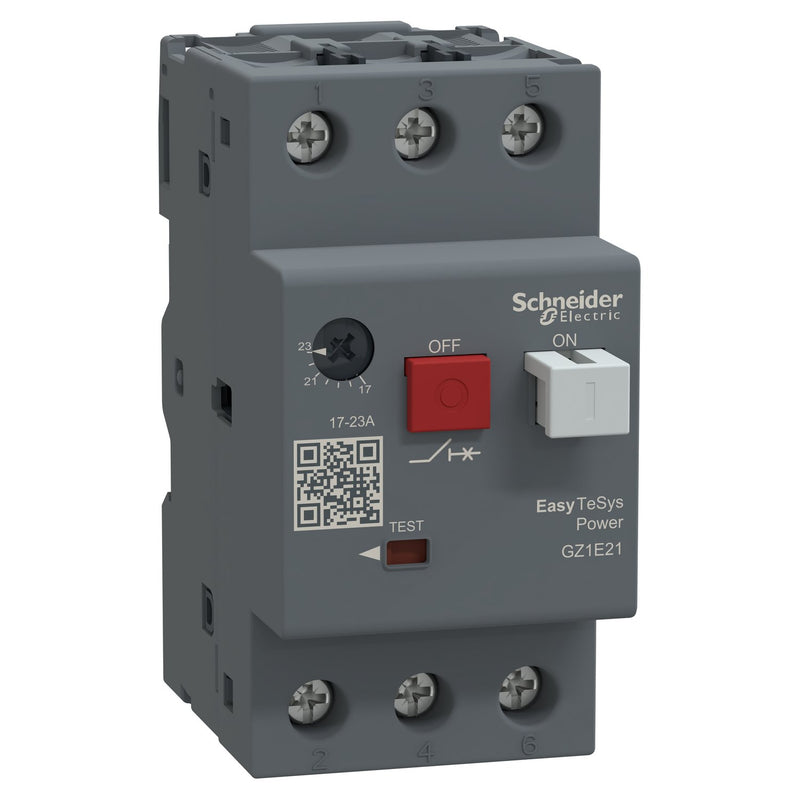

Schneider Electric - Leistungsschalter für Motorschutz Motorschutzschalter Easy GZ1E21 TeSys 17-23A

GZ1E sind 3-polige (3P) thermisch-magnetische Schutzschalter für den Motorschutz, konform mit den Normen IEC 60947-2 und IEC 60947-4-1. Thermischen Einstellbereich von 17-23A. Er bietet eine standardmäßige Zuverlässigkeit und eine elektrische/mechanische Lebensdauer von 0,1 Mio. Zyklen. Diese Schutzschalter sind für den Anschluss mit Schraubklemmen ausgelegt. Multi-Standard zertifiziert (IEC, CCC, EAC) und Green Premium konform (RoHs/Reach).

Technische Details
Überlastauslöser Stromeinstellung	17..23 A
Einstellbereich des unverzögerten Kurzschlussauslösers	327 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	23 A
Bemessungsbetriebsleistung bei AC-3, 230 V	5,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	9 kW
Verlustleistung	2,5 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drucktaster
Gerätebauart	Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	40 kA
Schutzart (IP)	IP20
Höhe	89 mm
Breite	44,5 mm
Tiefe	78 mm

Lieferumfang:
1 x Schneider Electric - Leistungsschalter für Motorschutz Motorschutzschalter Easy GZ1E21 TeSys 17-23A
