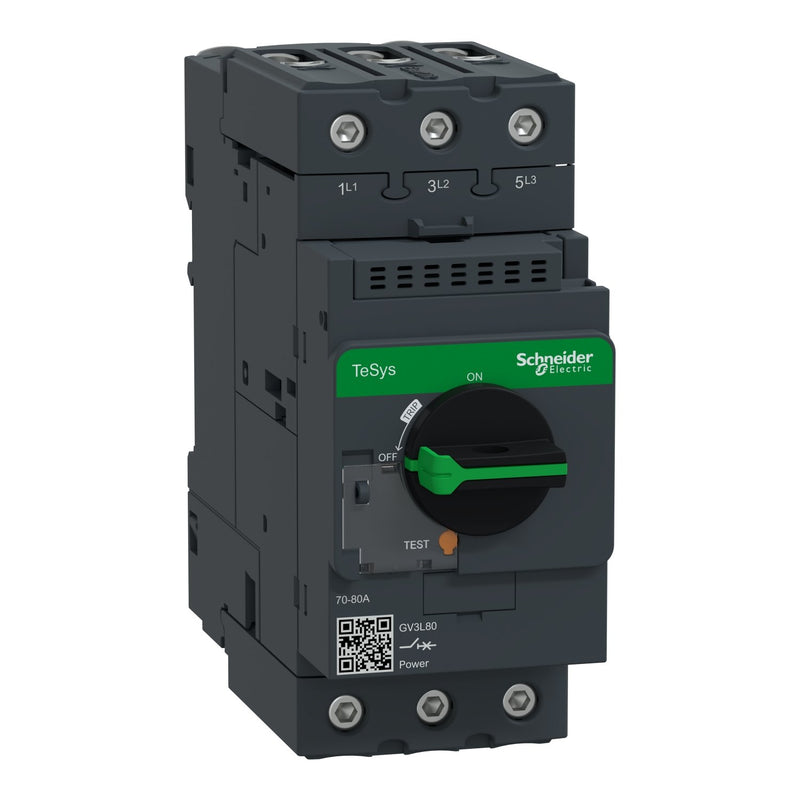

Schneider Electric - Leistungsschalter für Motorschutz Motorschutzschalter 3pol. GV3L80 80A Mag

Motorschutzschalter mit magnetischer Auslösung - TeSys GV3. 3-phasig, Nennstrom 80A für eine Motorleistung von 45kW bei 400V. Normkonform zu IEC/EN 60947-4-1, EC/EN 60947-2, UL 60947-4-1 und CSA C22.2 Nr. 60947-4-1. Eigenschaften wie wartungsarme Klemmentechnologie EverLink (abnehmar), optimierten Baubreite von nur 55mm, intern verbaubare Hilfskontakte, Abschließbarkeit in Aus - Position ohne Zubehör erfüllen alle Wünsche. Für höchste Anforderungen im Bereich des Kurzschlussschutzes. Verwendbar für Motoren aller Energieeffizienz Klassen IE0 - IE4 bis 14 fachem Nennstrom.

Technische Details
Einstellbereich des unverzögerten Kurzschlussauslösers	1120 A
Mit thermischem Schutz	nein
Phasenausfallempfindlich	ja
Auslösetechnik	magnetisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	80 A
Bemessungsbetriebsleistung bei AC-3, 230 V	22 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	45 kW
Verlustleistung	8 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	50 kA
Schutzart (IP)	IP20
Höhe	132 mm
Breite	55 mm
Tiefe	136 mm

Lieferumfang:
1 x Schneider Electric - Leistungsschalter für Motorschutz Motorschutzschalter 3pol. GV3L80 80A Mag.

Keine Downloads vorhanden.
