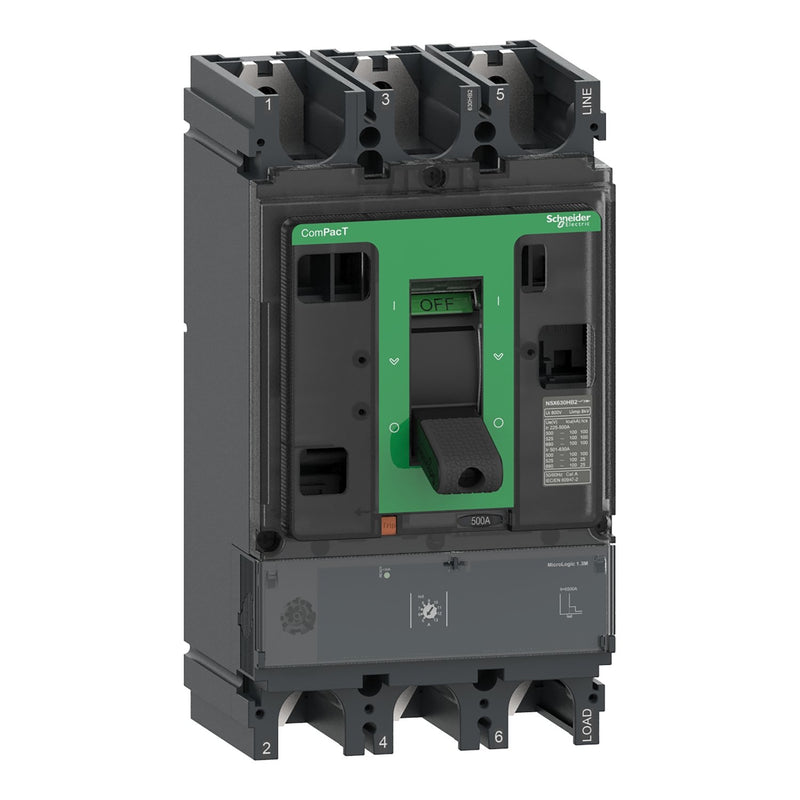

Schneider Electric - Leistungsschalter für Motorschutz Kompaktleistungsschalter C40N31M320 ComPacT NSX400N mit

Bei diesem ComPacT NSX400N handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für Motorschutzanwendungen. Das Ausschaltvermögen (Icu) beträgt 50 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 1.3 M mit einer Nennleistung von 320 A. Das Auslösegerät MicroLogic 1.3 M bietet einen einstellbaren kurzzeitverzögerten Schutz und einen festen unverzögerten Schutz. Diese 3-polige Ausführung (140 mm x 255 mm x 110 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX400N ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

Technische Details
Einstellbereich des unverzögerten Kurzschlussauslösers	4800 A
Mit thermischem Schutz	nein
Phasenausfallempfindlich	nein
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	320 A
Verlustleistung	36,87 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	sonstige
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	50 kA
Schutzart (IP)	IP40
Höhe	255 mm
Breite	140 mm
Tiefe	110 mm

Lieferumfang:
1 x Schneider Electric - Leistungsschalter für Motorschutz Kompaktleistungsschalter C40N31M320 ComPacT NSX400N
