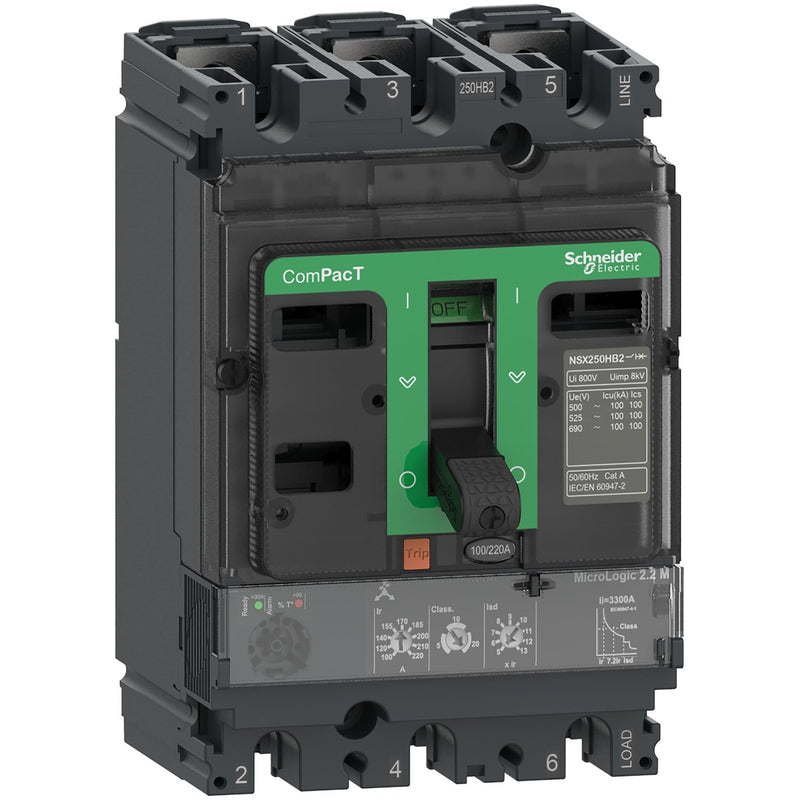

Schneider Electric - Leistungsschalter für Motorschutz Kompaktleistungsschalter C25W32M220 ComPacT NSX250HB2

Bei diesem ComPacT NSX250HB2 handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für Motorschutzanwendungen. Das Ausschaltvermögen (Icu) beträgt 100 kA eff. bei 500 VAC 50/60 Hz und 100 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.2 M mit einer Nennleistung von 220 A. Das Auslösegerät MicroLogic 2.2 M bietet einstellbare Langzeit- und Kurzzeitschutzfunktionen und einen festen unverzögerten Schutz. Diese 3-polige Ausführung (105 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX250HB2 ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

Technische Details
Überlastauslöser Stromeinstellung	100..220 A
Einstellbereich des unverzögerten Kurzschlussauslösers	3300 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	220 A
Verlustleistung	52,8 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	sonstige
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Schutzart (IP)	IP40
Höhe	161 mm
Breite	105 mm
Tiefe	86 mm

Lieferumfang:
1 x Schneider Electric ComPacT NSX250HB2 Leistungsschalter
