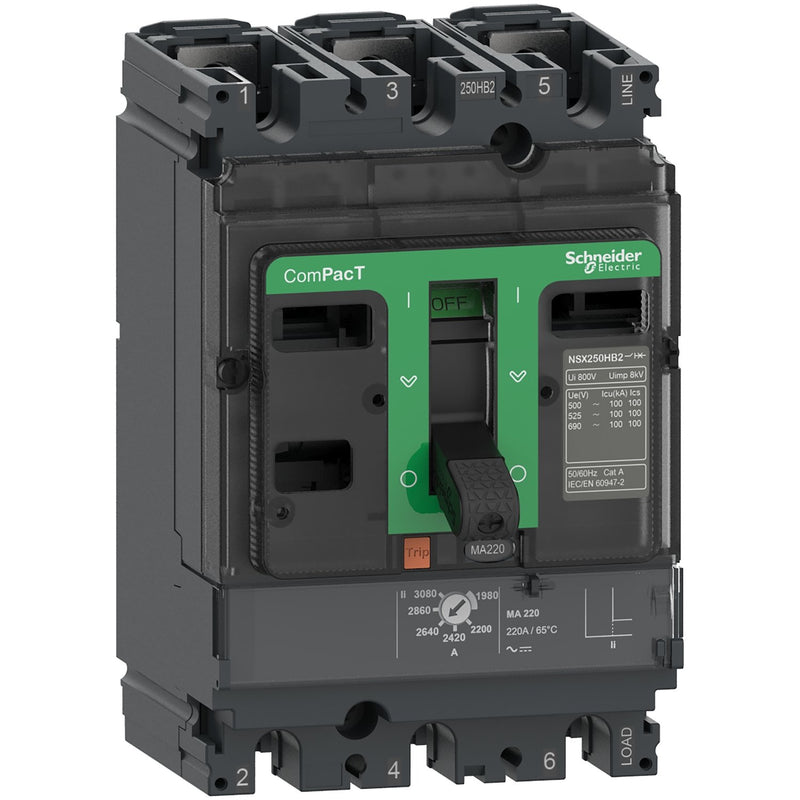

Schneider Electric - Leistungsschalter für Motorschutz Kompaktleistungsschalter C25N3MA220 ComPacT NSX250N mit

Bei diesem ComPacT NSX250N handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für Motorschutzanwendungen. Das Ausschaltvermögen (Icu) beträgt 50 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein magnetisches Auslösegerät (MA) mit 220 A Nennleistung. Das Auslösegerät MA bietet einen einstellbaren magnetischen Schutz für unverzögerte Auslösungen. Diese 3-polige Ausführung (105 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX250N ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

Technische Details
Einstellbereich des unverzögerten Kurzschlussauslösers	1980..3080 A
Mit thermischem Schutz	nein
Phasenausfallempfindlich	nein
Auslösetechnik	magnetisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	220 A
Verlustleistung	43,56 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	sonstige
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	50 kA
Schutzart (IP)	IP40
Höhe	161 mm
Breite	105 mm
Tiefe	86 mm

Lieferumfang:
1 x Schneider Electric ComPacT NSX250N Leistungsschalter
