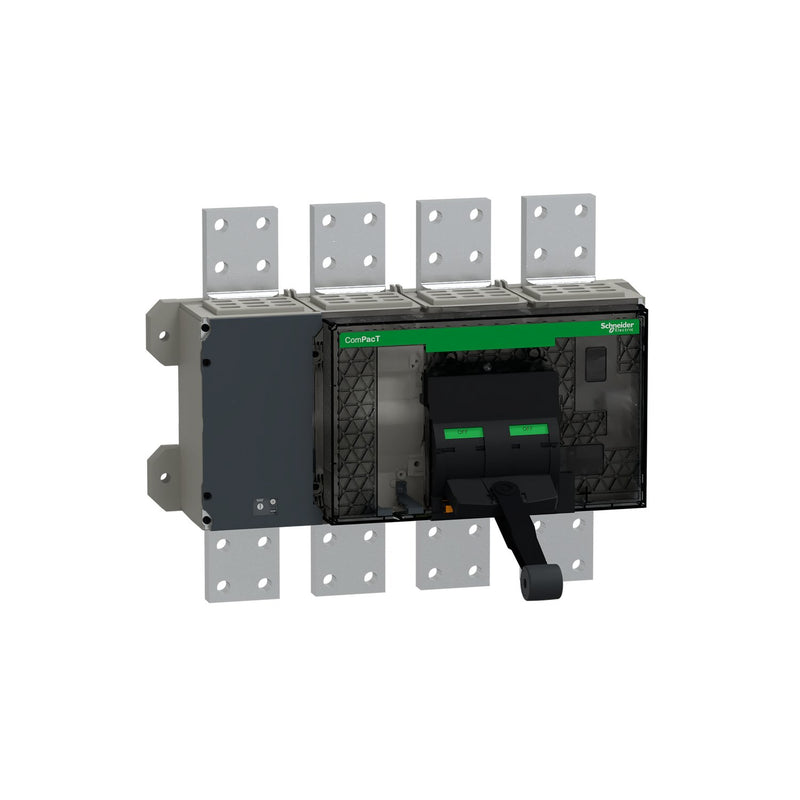

Schneider Electric - Lasttrennschalter Trennschalter NS2500NA C250S4FM 2500A 4P Fest man

Dieser Lasttrennschalter ist Teil der neuen Generation der ComPacT NS1600bNA bis NS3200NA Reihe. Die neue Generation des ComPacT NS bietet die gleichen Leistungen wie die Vorgängerversion und verfügt über ein neues Design und einen neuen ergonomischen Kippschalter. Es ist möglich, als Option den neuen drahtlosen Hilfskontakt OF/SD im ZigBee-Kommunikationsprotokoll hinzuzufügen. Der ComPacT NS2500NA ist ein 4-poliger Lasttrennschalter, der zum Steuern und Trennen von Stromkreisen eingesetzt wird. Bei diesem Gerät handelt es sich um eine stationäre, manuell betriebene Version. In dieser Grundversion sind die vorderen und hinteren Stromanschlüsse nicht enthalten. Die Betriebsspannung beträgt 690VAC 50/60Hz. Der Betriebsstrom (Ie) beträgt 2500A (AC23A), und der konventionelle thermische Strom (Ith) beträgt 2500A bei 60°C. Dieses Produkt wird mit einer Vielzahl von optionalen Funktionen und Zubehör geliefert. Die Abmessungen sind 350mm (Höhe) x 535mm (Breite) x 160mm (Tiefe). Es entspricht den internationalen Normen IEC 60947-1 und IEC60947-3. ComPacT NS der neuen Generation ist Teil der Schneider Electric EcoStruxure Power Architektur. ComPacT NS der neuen Generation ist nachhaltiger mit grünen Verpackungen und grünen Partnerschaften.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	220..690 V
Bemessungsdauerstrom Iu	2500 A
Bemessungsdauerstrom bei AC-23, 400 V	2500 A
Bemessungskurzzeitstromfestigkeit Icw	32 kA
Polzahl	4
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	ja
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	ja
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Knebel
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP40
Breite	350 mm
Höhe	535 mm
Tiefe	160 mm

Lieferumfang:
1 x Schneider Electric - Lasttrennschalter Trennschalter NS2500NA C250S4FM 2500A 4P Fest man
