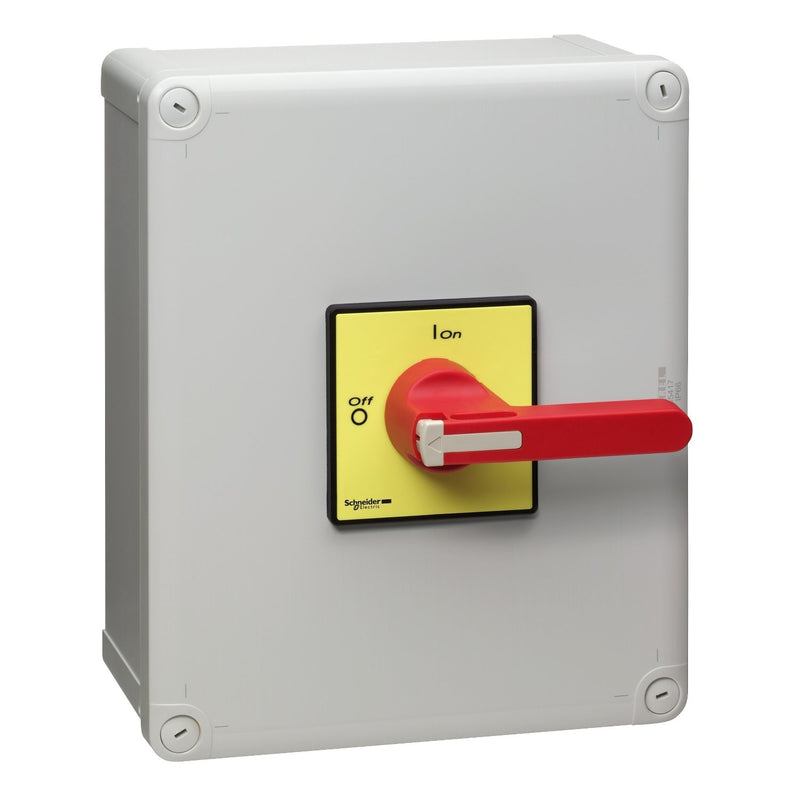

Schneider Electric - Lasttrennschalter Not-Aus-Hauptschalter VCF5GEN 100A 3p im Gehäuse

Vario-Trennschalter im Gehäuse VCF 3P, 100 A. Frontschild 90 x 90 mm. Komplettgerät, 3-polig, IP 65, mit Drehantrieb. Roter Griff, abschließbar mit 3 Vorhängeschlössern DM 4 mm bis DM 8 mm (Lieferung Ohne Vorhängeschlösser). Schalterstellung O I, Frontschild gelb.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	ja
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	100 A
Bemessungsdauerstrom bei AC-23, 400 V	68,5 A
Bemessungsdauerstrom bei AC-21, 400 V	100 A
Bemessungsbetriebsleistung bei AC-3, 400 V	30 kW
Bemessungskurzzeitstromfestigkeit Icw	1,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	37 kW
Schaltleistung bei 400 V	55 kW
Bedingter Bemessungskurzschlussstrom Iq	10 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	ja
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	rot
Ausführung des Betätigungselements	langer Drehgriff
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Breite	241 mm
Höhe	291 mm
Tiefe	191 mm

Lieferumfang:
1 x Schneider Electric - Lasttrennschalter Not-Aus-Hauptschalter VCF5GEN 100A 3p im Gehäuse
