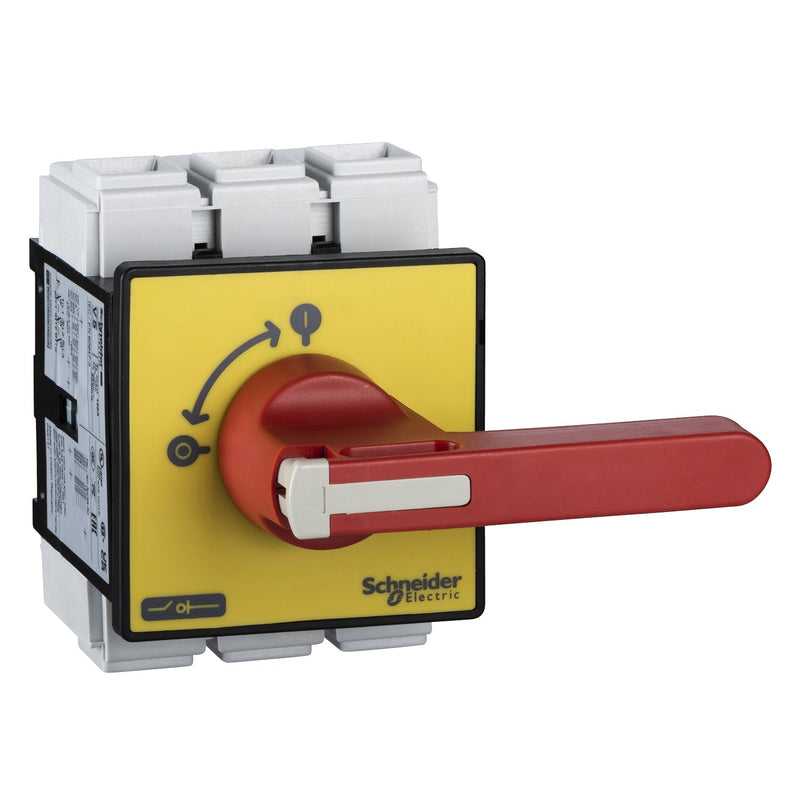

Schneider Electric - Lasttrennschalter Not-Aus-Hauptschalter VCF5 Vorsatz rt/ge

Vario-Trennschalter im Gehäuse VCF 3P. Baugroesse_A 125 A, Befestigung 4 Schrauben, Frontschild 90 x 90 mm. Komplettgerät, 3-polig, IP 65, mit Drehantrieb. Für Befestigung in der Schaltschranktür. Roter Griff, abschließbar mit 3 Vorhängeschlössern DM 4 mm bis DM 8 mm (Lieferung Ohne Vorhängeschlösser). Schalterstellung O I, Frontschild gelb.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	ja
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	125 A
Bemessungsdauerstrom bei AC-23, 400 V	68,5 A
Bemessungsdauerstrom bei AC-21, 400 V	125 A
Bemessungsbetriebsleistung bei AC-3, 400 V	30 kW
Bemessungskurzzeitstromfestigkeit Icw	1,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	37 kW
Schaltleistung bei 400 V	75 kW
Bedingter Bemessungskurzschlussstrom Iq	10 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	ja
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	rot
Ausführung des Betätigungselements	Drehknopf
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Breite	90 mm
Höhe	125 mm
Tiefe	160 mm

Lieferumfang:
1 x Schneider Electric - Lasttrennschalter Not-Aus-Hauptschalter VCF5 Vorsatz rt/ge
