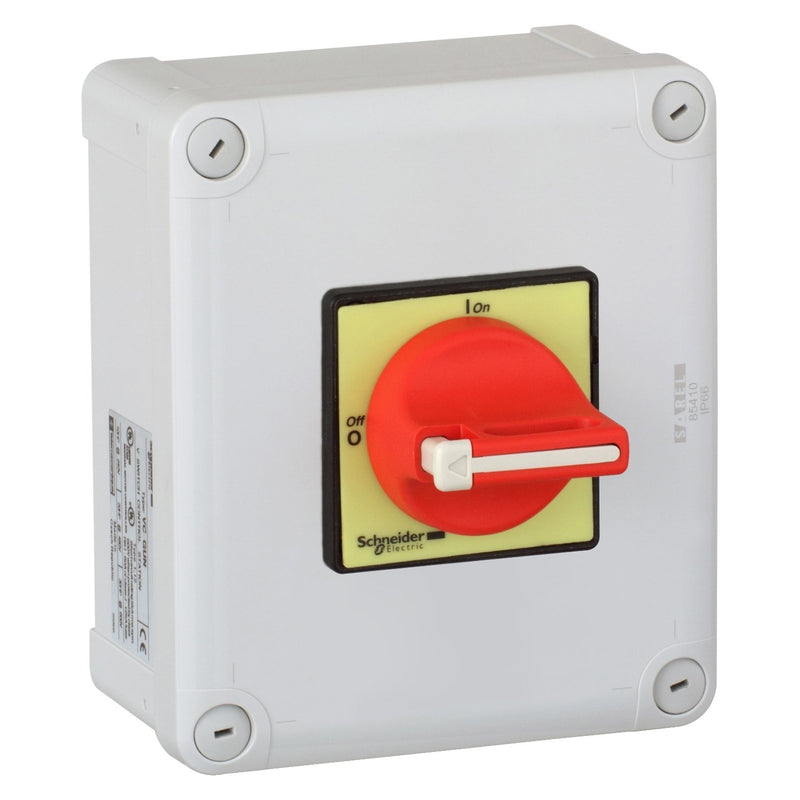

Schneider Electric - Lasttrennschalter Not-Aus-Hauptschalter VC1GUN 3p. 20A UL

VC1GUN ist ein 3-poliger TeSys Vario gekapselter Lasttrennschalter für die Haupt- und Not-Aus-Schaltung in Motoranwendungen 10HP@600V. Er beinhaltet einen V1 Vario Lasttrennschalter mit 20A nach UL/CSA. Es bietet ein IP65 / NEMA Typ 12 Gehäuse mit einem roten und gelben Antrieb. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC) und Green Premium konform (RoHs/Reach).

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	ja
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	600 V
Bemessungsdauerstrom Iu	25 A
Bemessungsdauerstrom bei AC-23, 400 V	21,8 A
Bemessungsdauerstrom bei AC-21, 400 V	32 A
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Bemessungskurzzeitstromfestigkeit Icw	0,384 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	11 kW
Bedingter Bemessungskurzschlussstrom Iq	10 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	rot
Ausführung des Betätigungselements	kurzer Drehgriff
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Breite	121 mm
Höhe	164 mm
Tiefe	132 mm

Lieferumfang:
1 x Schneider Electric - Lasttrennschalter Not-Aus-Hauptschalter VC1GUN 3p. 20A UL
