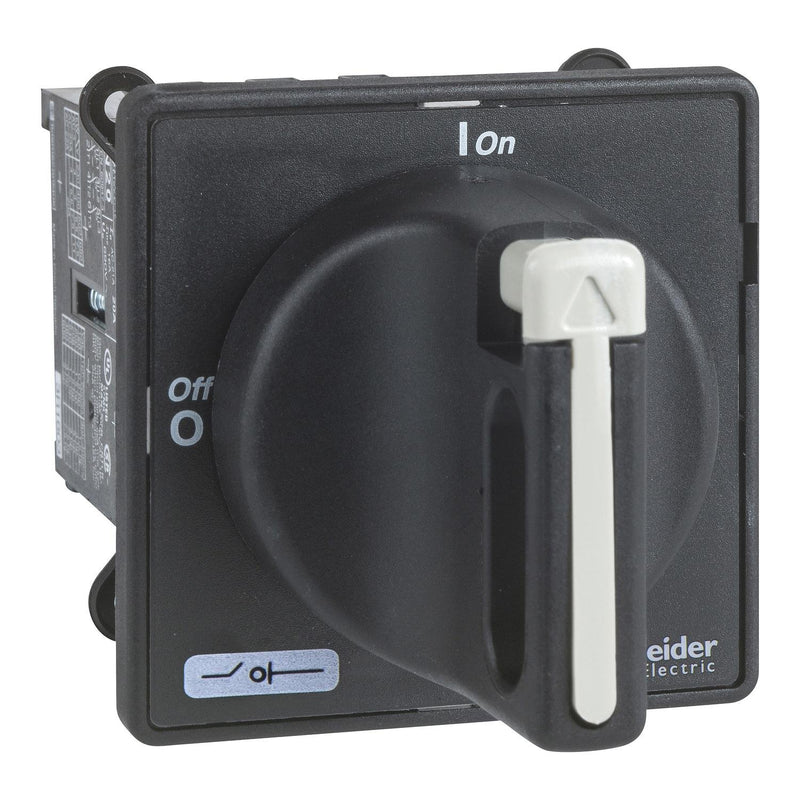

Schneider Electric - Lasttrennschalter VBDN12 3p, 690 V 12A

VBDN12 ist ein 3-poliger TeSys Vario-Lasttrennschalter für die Hauptschaltung in Motoranwendungen 4kW@400V AC-23. Er besteht aus einem VZ12 Vario-Schalterkörper und einem abschließbaren schwarz/grauen Antrieb, der mit einer einzigen Befestigung an der Tür montiert werden kann. Es gewährleistet einen IP65-Schutz für die Montage. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	12 A
Bemessungsdauerstrom bei AC-23, 400 V	8,1 A
Bemessungsdauerstrom bei AC-21, 400 V	12 A
Bemessungsbetriebsleistung bei AC-3, 400 V	3 kW
Bemessungskurzzeitstromfestigkeit Icw	0,14 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	4 kW
Bedingter Bemessungskurzschlussstrom Iq	6 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	ja
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	kurzer Drehgriff
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Breite	60 mm
Höhe	60 mm
Tiefe	123,5 mm

Lieferumfang:
1 x Vario-Schalterkörper VZ12
1 x abschließbarer schwarz/grauer Antrieb
