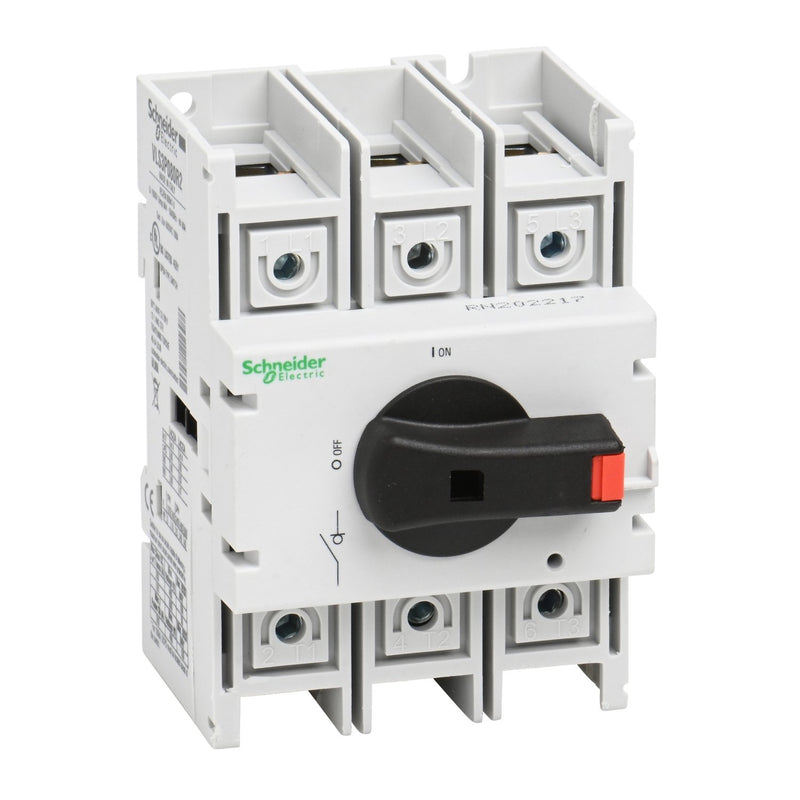

Schneider Electric - Lasttrennschalter TeSys VLS3P080R2 VLS bis 80A 3-polig

TeSys VLS Lasttrennschalter von 16A bis 125A. Die Trennschalter 16A, 25A, 32A, 40A und 63A sind als UL508-Motortrennschalter eingestuft. Die Trennschalter 63A, 80A, 100A und 125A sind als nicht schmelzbare Trennschalter nach UL98 eingestuft. TeSys VLS-Trennschalter sind UL-gelistet nach UL98, CSA-zertifiziert nach CSA 22.2 und erfüllen die Anforderungen der IEC 60947-3.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	0..690 V
Bemessungsdauerstrom Iu	80 A
Bemessungsdauerstrom bei AC-23, 400 V	80 A
Bemessungsdauerstrom bei AC-21, 400 V	80 A
Bemessungskurzzeitstromfestigkeit Icw	2500 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	45 kW
Schaltleistung bei 400 V	45 kW
Bedingter Bemessungskurzschlussstrom Iq	50 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Drehknopf
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Schutzart (IP), frontseitig	IP20

Lieferumfang:
1 x Schneider Electric - Lasttrennschalter Lasttrennschalter TeSys VLS3P080R2 VLS bis 80A 3-polig
