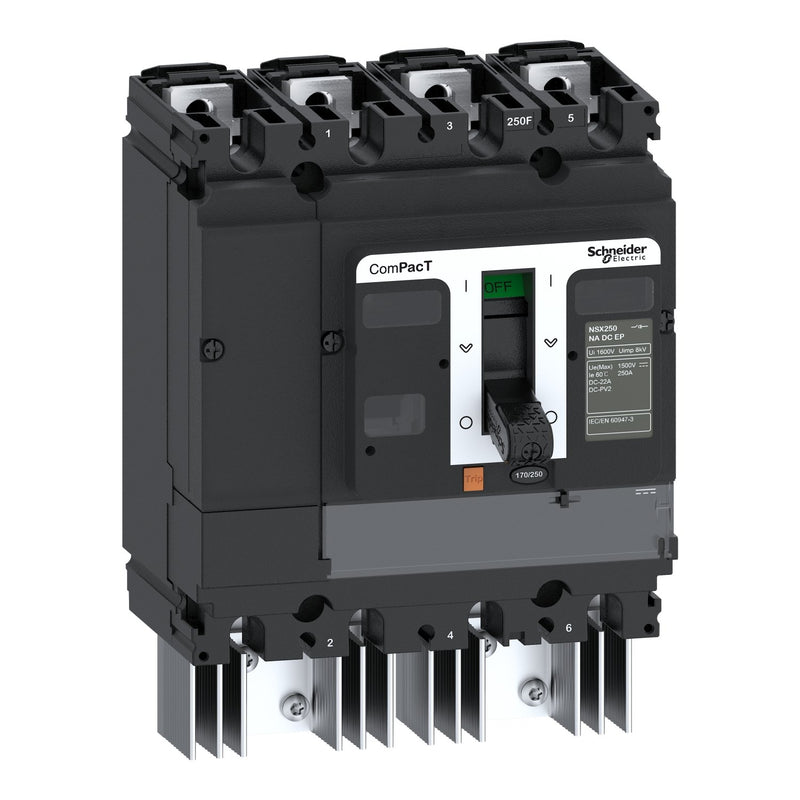

Schneider Electric - Lasttrennschalter ComPacT C254200D3S 4-polig 200A 1500V

ComPacT NSX 250NA DC EP ist ein 4P (4-poliger) Lasttrennschalter zur Optimierung von Platzbedarf und Ausschaltvermögen. ComPacT NSX DC EP NA ist ein Gerät für Gleichspannungen (Betriebsspannung bis 1500VDC) mit erweiterter Leistung (EP). ComPacT NSX DC EP ist eine optimale Wahl für Photovoltaik- und Schiffsanwendungen. Er wird zum Steuern und Trennen von Stromverteilungsschaltungen verwendet. Ein vorgeschalteter Schutz ist erforderlich. Die Betriebsspannung beträgt 1500 VDC. Die Bemessungskurzzeitstromfestigkeit Icw beträgt 3,5kA während 1s. Der Betriebsstrom beträgt 200A bei 1500VDC. ComPacT NSX DC EP NA ist konform mit den internationalen Normen EN/IEC 60947-1 und EN/IEC 60947-3. ComPacT NSX DC EP ist Teil des Schneider Electric Green Premium-Programms und steht für unser Engagement, nachhaltige Leistung zu erbringen, die von unseren Kunden geschätzt wird.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Bemessungsbetriebsspannung	1500 V
Bemessungsdauerstrom Iu	200 A
Bemessungsdauerstrom bei AC-23, 400 V	200 A
Bemessungskurzzeitstromfestigkeit Icw	3,5 kA
Bedingter Bemessungskurzschlussstrom Iq	150 kA
Polzahl	4
Motorantrieb optional	ja
Motorantrieb integriert	nein
Spannungsauslöser optional	ja
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	ja
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Knebel
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP30
Breite	161 mm
Höhe	140 mm
Tiefe	86 mm

Lieferumfang:
1 x Schneider Electric - Lasttrennschalter Lasttrennschalter ComPacT C254200D3S 4-polig 200A 1500V
