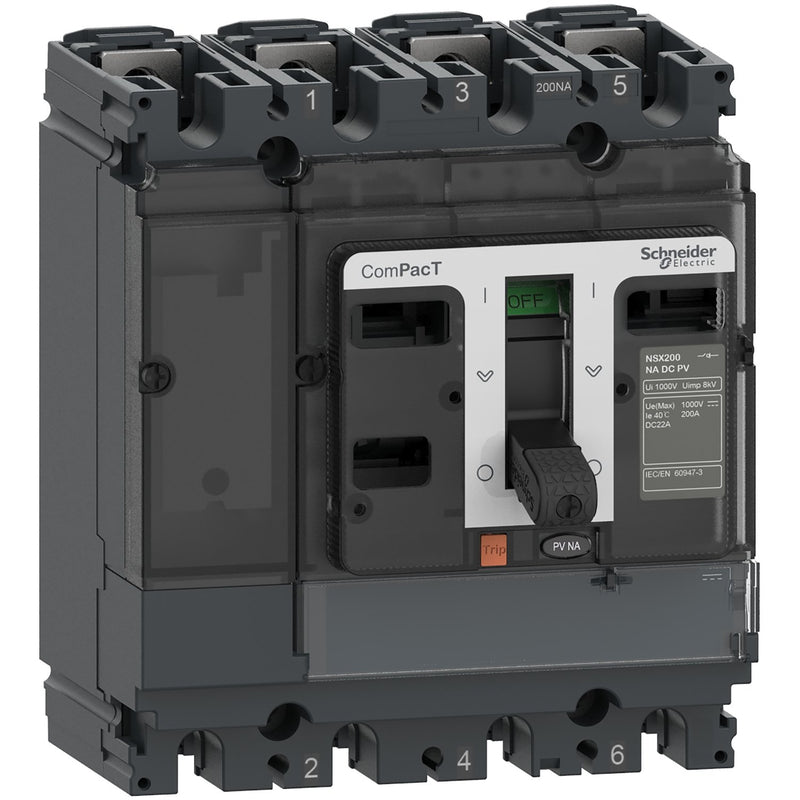

Schneider Electric - Lasttrennschalter ComPacT C254200D1S NSX200NA DC PV, 200

ComPacT NSX200NA DC PV ist ein vollständiger Trennschalter mit 4 Polen. Es wird verwendet, um Stromverteilungskreise zu steuern und zu isolieren. Es ist eine optimale Wahl für Fotovoltaikanwendungen. Der Betriebsstrom beträgt 200 A bei 1000 VDC für DC-22 A-Gebrauchskategorien. Die Betriebsspannung beträgt 1000 VDC. Es ist mit einer Reihe optionaler Funktionen und Zubehörteile ausgestattet, die mit den Leistungsschaltern ComPacT NSX gemeinsam verwendet werden. Die Abmessungen betragen 140 mm x 161 mm x 86 mm (H x B x T). Er ist konform mit internationalen Normen (IEC 60947), CCC und EAC-Spezifikationen.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	1000 V
Bemessungsbetriebsspannung	1000 V
Bemessungsdauerstrom Iu	200 A
Bemessungsdauerstrom bei AC-23, 400 V	200 A
Bemessungsdauerstrom bei AC-21, 400 V	200 A
Bemessungskurzzeitstromfestigkeit Icw	2,5 kA
Polzahl	4
Motorantrieb optional	ja
Motorantrieb integriert	nein
Spannungsauslöser optional	ja
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	ja
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Knebel
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP40
Breite	161 mm
Höhe	140 mm
Tiefe	86 mm

Lieferumfang:
1 x Lasttrennschalter ComPacT NSX200NA DC PV
