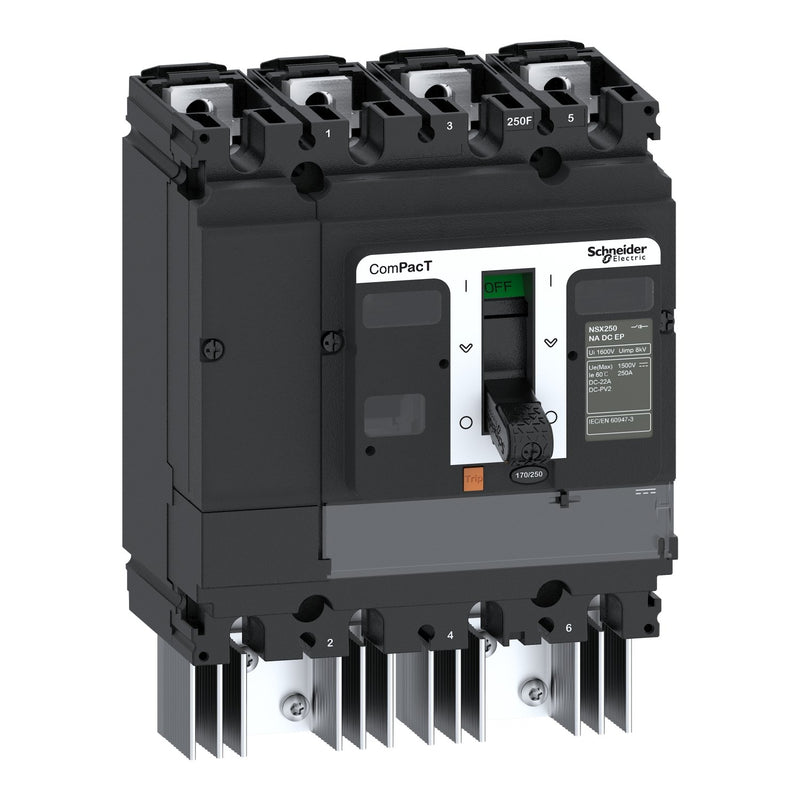

Schneider Electric - Lasttrennschalter ComPacT C254100D3S 4-polig 100A 1500V

ComPacT NSX 250NA DC EP ist ein 4P (4-poliger) Lasttrennschalter, der zur Optimierung von Platzbedarf und Schaltleistung entwickelt wurde. ComPacT NSX DC EP NA ist ein Gerät für Gleichspannungen (Betriebsspannung bis zu 1500VDC) mit verbesserter Leistung (EP). Der ComPacT NSX DC EP ist eine optimale Wahl für Photovoltaik- und Schiffsanwendungen. Der Lasttrennschalter ComPacT NSX DC EP NA wird zur Steuerung und Trennung von elektrischen Verteilungsstromkreisen verwendet und erfordert einen vorgeschalteten Schutz. Die Betriebsspannung beträgt 1500 VDC. Der Nennkurzzeitstrom Icw beträgt 3,5kA während 1s. Der Betriebsstrom beträgt 100A bei 1500VDC. ComPacT NSX DC EP NA ist konform mit den internationalen Normen EN/IEC 60947-1 und EN/IEC 60947-3. ComPacT NSX DC EP ist Teil des Schneider Electric Green Premium-Programms und steht für unser Engagement, dem Kunden eine nachhaltige Leistung zu bieten, die er zu schätzen weiß.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Bemessungsbetriebsspannung	1500 V
Bemessungsdauerstrom Iu	100 A
Bemessungsdauerstrom bei AC-23, 400 V	100 A
Bemessungskurzzeitstromfestigkeit Icw	3,5 kA
Bedingter Bemessungskurzschlussstrom Iq	150 kA
Polzahl	4
Motorantrieb optional	ja
Motorantrieb integriert	nein
Spannungsauslöser optional	ja
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	ja
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Knebel
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP30
Breite	161 mm
Höhe	140 mm
Tiefe	86 mm

Lieferumfang:
1 x Schneider Electric - Lasttrennschalter ComPacT C254100D3S
