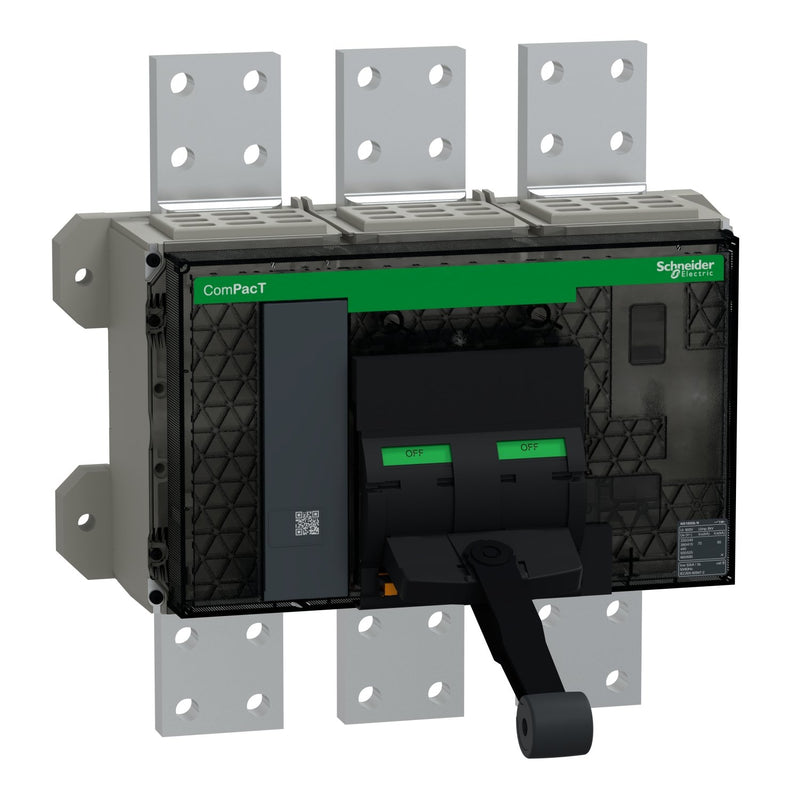

Schneider Electric - Lasttrennschalter ComPacT C250S3FM NS2500 3P 2500A 690V

Dieser ComPacT NS2500NA ist ein 3-poliger Lasttrennschalter. Er wird zur Steuerung und Isolierung von Stromverteilungskreisen verwendet. Dieses Gerät ist eine ortsfeste Ausführung, frontseitig angeschlossen und wird manuell betätigt. Der Betriebsstrom beträgt 2500A (AC23A) und die Betriebsspannung beträgt 690V 50/60Hz. Diese Grundversion enthält nicht die vorderen und hinteren Stromanschlüsse. Die Abmessungen sind 350mm (Breite), 420mm (Höhe) und 160mm (Tiefe). Dieses Gerät entspricht der Norm IEC 60947-3.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	220..690 V
Bemessungsdauerstrom Iu	2500 A
Bemessungsdauerstrom bei AC-23, 400 V	2500 A
Bemessungskurzzeitstromfestigkeit Icw	32 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	ja
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	ja
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Knebel
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP40
Breite	350 mm
Höhe	420 mm
Tiefe	160 mm

Lieferumfang:
1 x Schneider Electric - Lasttrennschalter ComPacT C250S3FM NS2500 3P 2500A 690V
