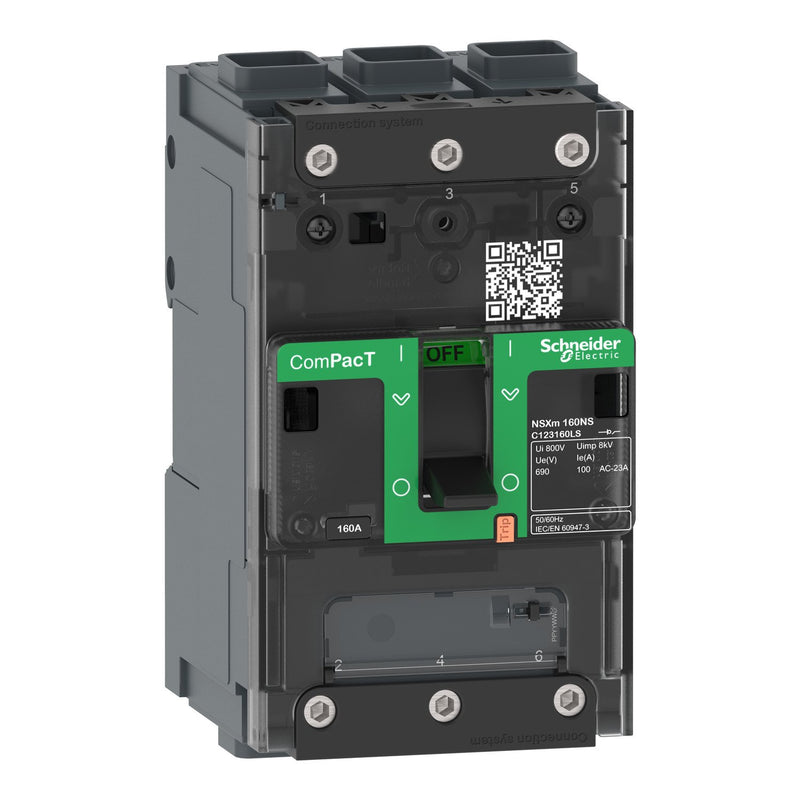

Schneider Electric - Lasttrennschalter ComPacT C123160LS NSXm NA, 3P, 160 A

Es handelt sich um einen Lasttrennschalter ComPacT NSXm NA 160A, Kategorie AC-22A/AC-23A. Es wurde entwickelt, um eine zuverlässige Isolationsschaltung zu gewährleisten. Es bietet neue Funktionen wie Everlink-Technologie, DIN-Schienen- und Plattenmontagefähigkeit. Es integriert neue Zusatzgeräte vom Typ Feder, die extern sichtbar sind. Diese 3-polige Ausführung ist mit dem Zubehör und der Zusatzausrüstung der Leistungsschalter ComPacT NSXm kompatibel. ComPacT NSXm NA hat dieselbe Grundfläche wie die Leistungsschalter ComPacT NSXm, 81 mm (B) x 137 mm (H) x 80 mm (T). Sie gewährleistet die Konformität mit internationalen Normen (IEC 60947/CCC/EAC) und Marinespezifikationen.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	160 A
Bemessungsdauerstrom bei AC-23, 400 V	160 A
Bemessungsdauerstrom bei AC-21, 400 V	160 A
Bemessungskurzzeitstromfestigkeit Icw	1,5 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	ja
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	ja
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Knebel
Verriegelbar	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP40
Breite	81 mm
Höhe	137 mm
Tiefe	80 mm

Lieferumfang:
1 x Lasttrennschalter ComPacT NSXm NA 160A, 3-polig
