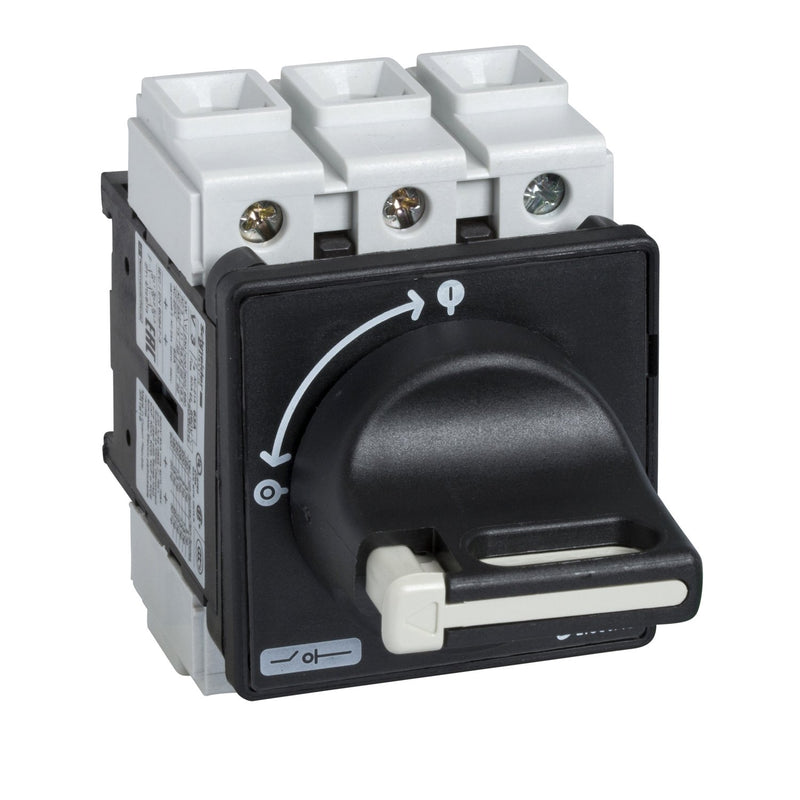

Schneider Electric - Lasttrennschalter Hauptschalter VBD2

Hauptschalter, 3P, 690V AC. Baugroesse_A 40 A, Befestigung DM 22,5 mm, Frontschild 60 x 60 mm. Komplettgerät, 3-polig, IP 65, mit Drehantrieb. Für Befestigung in der Schaltschranktür. Schwarzer Griff, abschließbar mit 3 Vorhängeschlössern DM 4 mm bis DM 8 mm. (Lieferung ohne Vorhängeschlösser) Schalterstellung O I, Frontschild schwarz. Vierlochbefestigung.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	40 A
Bemessungsdauerstrom bei AC-23, 400 V	29 A
Bemessungsdauerstrom bei AC-21, 400 V	40 A
Bemessungsbetriebsleistung bei AC-3, 400 V	11 kW
Bemessungskurzzeitstromfestigkeit Icw	0,48 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	15 kW
Bedingter Bemessungskurzschlussstrom Iq	10 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	ja
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	kurzer Drehgriff
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Breite	60 mm
Höhe	74 mm
Tiefe	121 mm

Lieferumfang:
1 x Schneider Electric - Lasttrennschalter Hauptschalter VBD2
