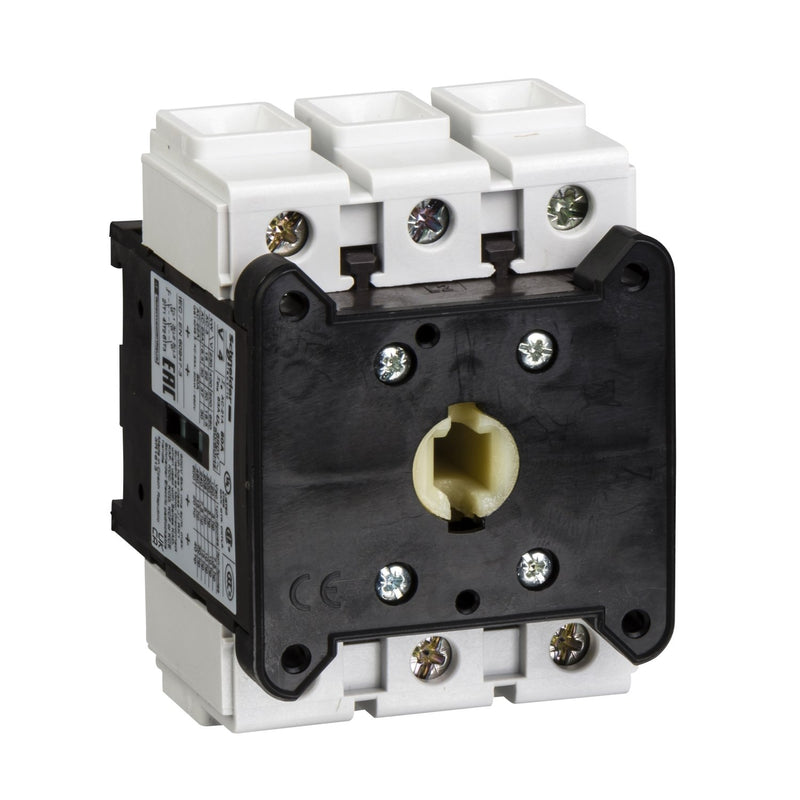

Schneider Electric - Lasttrennschalter Grundgerät V6

V6 ist ein 3-poliger Schalterkörper für TeSys Vario Lasttrennschalter. Mit einer Nennspannung von 175A 690V wird es in Motoranwendungen 45kW@400V AC-23 verwendet. Es erfordert einen Betätigungsgriff und eine Verlängerungswelle, um einen Haupt- oder Not-Aus-Schalter zu bilden. Zusatzmodule (Hauptpol, Neutralleiter, Erdungsmodul, Hilfskontakte) können die Montage vervollständigen. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).

Technische Details
Ausführung als Hauptschalter	nein
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	175 A
Bemessungsdauerstrom bei AC-23, 400 V	83 A
Bemessungsdauerstrom bei AC-21, 400 V	160 A
Bemessungsbetriebsleistung bei AC-3, 400 V	37 kW
Bemessungskurzzeitstromfestigkeit Icw	2,1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	45 kW
Bedingter Bemessungskurzschlussstrom Iq	10 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	ja
Geeignet für Frontbefestigung Zentral	ja
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	nein
Verriegelbar	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP20
Breite	90 mm
Höhe	125 mm
Tiefe	90 mm

Lieferumfang:
1 x Schneider Electric - Lasttrennschalter Grundgerät V6
