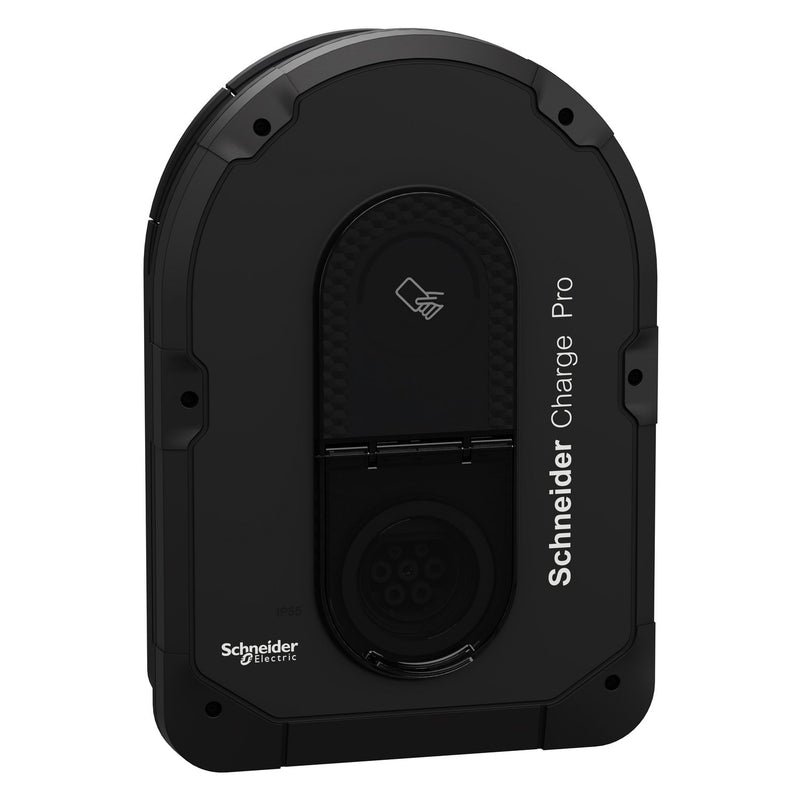

Die Schneider Charge Pro Wallbox mit Typ 2 Steckdose liefert bis zu 22kW Ladeleistung für alle Elektrofahrzeuge nach IEC61851-1. Die Wallbox kann im Innen- oder Aussenbereich, an der Wand oder auf einer Stele montiert werden und wurde speziell für Anwendungen in Mehrfamilienhäusern oder für Flotten entwickelt. Die Ladefreigabe erfolgt mittels RFID/NFC Chip. Sie verfügt über eine 6mA Gleichfehlerstromerkennung (RDC-DD), wodurch der Einsatz eines vorgelagerten RCD Typ A ermöglicht wird. Die Anbindung an eine Abrechnungsplattform mittels OCPP kann per Ethernet erfolgen. Zum lokalen Ladepunktmonitoring und als Lademanagement zur Vermeidung von Überlastung de Hausanschlusses sowie zur Lastverteilungsoptimierung, kann die Charge Pro an den EcoStruxure EV Charging Expert angebunden werden. Nutzerinformationen und Statusmeldung erhält der Nutzer über einen LED-Bogen,die Inbetriebnahme der Wallboxerfolgt über die eSetup App. Zugriffskontrolle: freier Zugang, RFID/NFC: Plakette MIFARE DESFire EV1, Plakette MIFARE DESFire EV2, Plakette MIFARE, RFID Karte MIFARE DESFire EV1, RFID Karte MIFARE DESFire EV2, RFID Karte MIFARE. Abmessungen BxHxT: 292x418x136mm, Gewicht: 3 kg, Material: Polycarbonat UV-behandelt, Farbe der Ladestation: Schwarz RAL 9005. Stossfestigkeit IK10, Schutzgrad IP55, Betriebstemperatur -25 bis 50°C, Lagertemperatur -40 bis 85°C, Betriebshöhe max. 2000m ohne Derating, rel. Luftfeuchte 5 bis 95%. Erdungssystem: TT, TN(S) oder TN(C)(S), IT kompatibel mit zusätzlichem Trenntransformator in der Spannungsversorgung. Normen und Standards: CE, EN 61851, IEC 61851-1, EN 61000-6-1, EN 61000-6-3, IEN 301-489-1, EN 301-489-3, IEC 62955.
| Technische Details |
|---|
| Ausführung Anschluss Anlagenseite |
singleUNphase |
| Eingangsspannung |
220..415 V |
| Frequenz |
50/60 Hz |
| Nennanschlussleistung |
22 kW |
| Anzahl der Ladepunkte |
1 |
| Max. Leistung pro Ladepunkt |
22 kW |
| Breite |
292 mm |
| Höhe |
418 mm |
| Tiefe |
136 mm |
| Montageart |
Wandmontage |
| Anzahl der Ladesteckdosen Typ 2 |
1 |
| Mit Hausanschlusskasten (HAK) |
nein |
| Ladekabel dauerhaft verriegelbar an der Ladestation |
ja |
| DC-Fehlerstromerkennung |
ja |
| Schützkontakt-Verschweiß-Erkennung |
ja |
| Mit Leistungsschutzschalter |
nein |
| Vernetzbar als Master |
nein |
| Vernetzbar als Extender |
nein |
| Vernetzbar über LAN |
ja |
| Vernetzbar über WLAN |
ja |
| LTE |
nein |
| Funkstandard 5G |
nein |
| Mit Energiezähler |
nein |
| Mit Schlüsselschalter |
nein |
| Mit integriertem RFID-Kartenleser |
ja |
| NFC (Near Field Communication) |
ja |
| Statisches Lastmanagement integriert |
nein |
| Geeignet für dynamisches Lastmanagement |
ja |
| Open Charge Point Protocol (OCPP) Version |
1.6J |
| Plug and charge (ISO 15118) |
nein |
| Mit Display |
nein |
| Werkstoff des Gehäuses |
Kunststoff |
| Schutzart (IP) |
IP55 |
| Schlagfestigkeit |
IK10 |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
| Bedienung und Konfiguration über App |
ja |
| Export der Ladehistorie |
ja |
| Anschließbarer Leiterquerschnitt |
6 mm² |
| Backend im Lieferumfang enthalten |
nein |
| Mit MID-kompatiblem Energiezähler |
nein |
| Eichrechtskonform |
nein |
Lieferumfang:
1 x Schneider Electric - Ladestation E-Mobility Schneider Charge EVB4S22N40 Pro 22Kw-T2S
