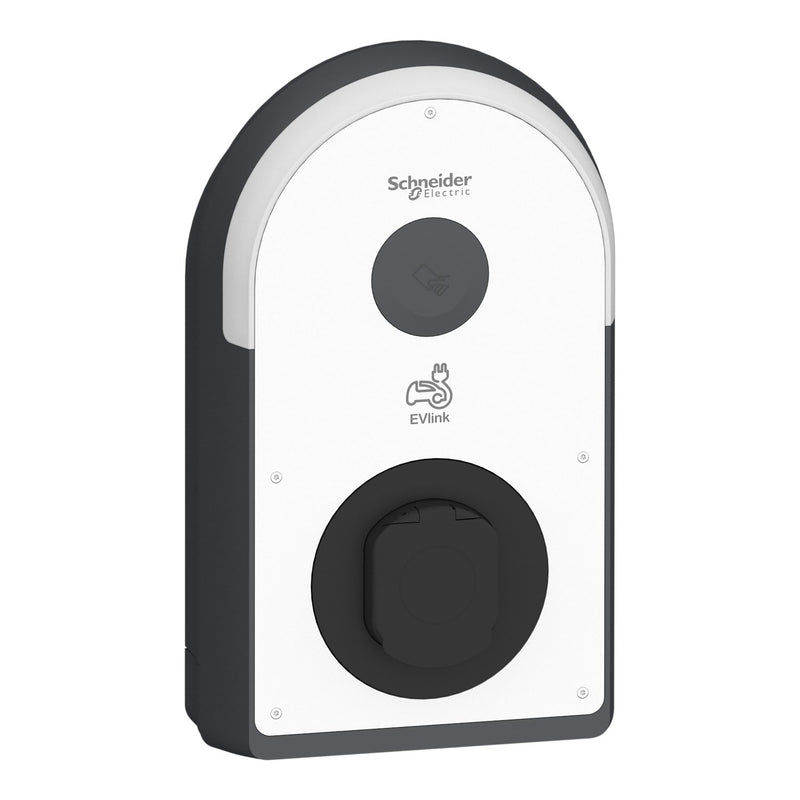

EVlink Pro AC Wallbox mit Typ 2 Steckdose mit Shuttern. Für den Einsatz in halböffentlichen Garagen oder auf Parkplätzen, für die Innen- oder Außeninstallation an der Wand, auf der EVlink Stele (EVA1PBS1 / EVA1PBS2) oder im Metal Kit (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Mode 3 Ladung gemäß IEC 61851-1, 3-phasig mit maximal 22 kW Ladeleistung, Typ 2 Steckdose. Mit integriertem FI Typ B-EV und iMNx Unterspannungsauslöser zur Abschaltung bei Kontaktverschweißung gemäß E.V. Ready Anforderungen. Digitaleingänge: 1 für vorübergehende Strombegrenzung, 1 für verschobene/ausgesetzte Ladung, 1 für EV-Anwesenheitserkennung. Zugriffskontroller über NFC / RFID Reader. NFC Reader 13,56 MHz kompatibel mit Typ 1, 2, 4 und 5 Badges, RFID Reader: Entspricht den Protokollen ISO/CEI 14443 A &
B und ISO/CEI 15693, Kompatibel mit Mifare Ultralight, Mifare Classic, Mifare Plus. Nutzerinformationen und Statusmeldung über einen gut sichtbaren LED-Bogen, inbetriebnahme der Wallbox über eSetup App via Bluetooth. Kommunikationsstandards: Bluetooth, Ethernet 2 Anschlüsse (1 für Daisy Chain), Modbus serial, Modbus TCP, OCPP 1.6J zur Anbindung an ein Backend sowie dem Lastmanagementsystem EcoStruxure EV Charging Expert. Optionales Zubehör: Wifi Modul (EVA1MW), Modem Modul (EVA1MM), ISO 15118 Modul (EVA1M8), steckbar auf den Ladecontroller. Farbe der Ladestation: Korpus: Dunkelgrau RAL 7016 und Schwarz RAL 9005, Frontabdeckung: Weiß RAL 9003. Abmessungen BxHxT: 317x529x153mm, Gewicht: 7,5 kg, Material: Polycarbonat UV-behandelt. Stoßfestigkeit IK10, Schutzgrad IP55, Betriebstemperatur -30 bis 50°C, Lagertemperatur -40 bis 80°C, Betriebshöhe max. 2000m, rel. Luftfeuchte 5 bis 95%, Eigenverbrauch bis 10W. Erdungssystem: TT, TN(S) oder TN(C)(S), IT kompatibel mit zusätzlichem Trenntransformator in der Spannungsversorgung. Normen und Standards: CE, E.V. Ready, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 + A1:2011, IEC 60884-1 und NF-C 61314.
| Technische Details |
|---|
| Ausführung Anschluss Anlagenseite |
3-phasig |
| Eingangsspannung |
380..415 V |
| Frequenz |
50/60 Hz |
| Nennanschlussleistung |
22 kW |
| Anzahl der Ladepunkte |
1 |
| Max. Leistung pro Ladepunkt |
22 kW |
| Breite |
317 mm |
| Höhe |
529 mm |
| Tiefe |
153 mm |
| Montageart |
Wandmontage |
| Anzahl der Ladesteckdosen Typ 2 |
1 |
| Mit Hausanschlusskasten (HAK) |
nein |
| Länge des Ladekabels |
0 m |
| Ladekabel dauerhaft verriegelbar an der Ladestation |
nein |
| Anzahl der FI-Schalter Typ B |
1 |
| DC-Fehlerstromerkennung |
ja |
| Schützkontakt-Verschweiß-Erkennung |
ja |
| Mit Leistungsschutzschalter |
nein |
| Vernetzbar als Master |
ja |
| Vernetzbar als Extender |
nein |
| Vernetzbar über LAN |
ja |
| Vernetzbar über WLAN |
nein |
| LTE |
ja |
| Funkstandard 5G |
nein |
| Mit Energiezähler |
nein |
| Mit Schlüsselschalter |
nein |
| Mit integriertem RFID-Kartenleser |
ja |
| NFC (Near Field Communication) |
ja |
| Statisches Lastmanagement integriert |
nein |
| Geeignet für dynamisches Lastmanagement |
ja |
| Open Charge Point Protocol (OCPP) Version |
1.6 |
| Plug and charge (ISO 15118) |
nein |
| Mit Display |
nein |
| Werkstoff des Gehäuses |
Kunststoff |
| Schutzart (IP) |
IP55 |
| Schlagfestigkeit |
IK10 |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
| Bedienung und Konfiguration über App |
ja |
| Export der Ladehistorie |
ja |
| Anschließbarer Leiterquerschnitt |
16 mm² |
| Backend im Lieferumfang enthalten |
nein |
| Mit MID-kompatiblem Energiezähler |
nein |
| Eichrechtskonform |
nein |
Lieferumfang:
1 x Schneider Electric - Ladestation E-Mobility EVlink Wallbox Pro EVB3S22N4B 22kW-T2S-B-EV
