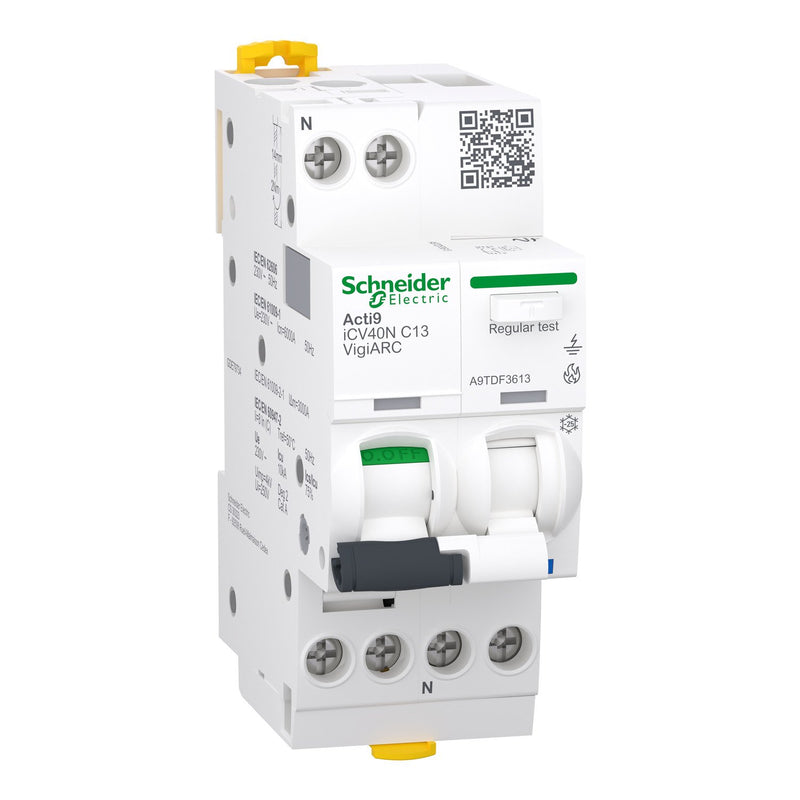

Schneider Electric - Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung Brandschutzschalter A9TDF3613 AFDD 1P+N, 13A, C

Acti9 iCV40N VigiARC - ist ein AFDD (Fehlerlichtbogenschutzeinrichtung/Brandschutzschalter) zur Erkennung von Fehlerlichtbögen in Kombination mit einem FI/LS. 1P+N, 13A Nennstrom und C-Charakteristik. Die Fehlerstromschutzschalter ist ein Typ A-SI mit einer Empfindlichkeit von 30mA und der Erdschlussschutz ist unverzögert. Das Bemessungskurzschlussausschaltvermögen reicht bis zu 6000A bei 230VAC gemäß EN/IEC 61009-2-1 und 10kA bei 230VAC gemäß EN/IEC 60947-2. Dieser AFDD in Kombination mit dem FI/LS schützt vor Kurzschluss, Überlaststrom, elektrischen Schlag durch indirekte Berührung und Brandgefahr durch Fehlerlichtbögen. Die beiden einzigartigen VisiTrip-Anzeigen des Acti9 iArc reduzieren die Interventionszeit, indem sie den ausgefallen Stromkreis anzeigen und die Art des Fehlers schnell identifizieren lassen. Die elektrische Lebensdauer beträgt bis zu 10.000 und die mechanische Lebensdauer bis zu 20.000 Schaltspielen. Die Bemessungsisolationsspannung Ui beträgt 250VAC. Begrenzungsklasse 3 (nach EN/IEC60898-1). Das Produkt kann auf eine DIN-Schiene aufgerastet werden. Seine Breite beträgt 2 TE. Verschmutzungsgrad 2. Produktfarbe weiß (RAL9003). Abmessungen (B) 36mm x (H) 91mm x (T)73mm. Schutzart IP20 (gemäß IEC/EN 60529) und IP40, sobald es in einem modularen Gehäuse eingebaut ist. Dieses Produkt ist konform gemäß der Normen EN/IEC 62606, EN/IEC 61009-2-1 und EN/IEC 60947-2.

Technische Details
Polzahl	2
Bemessungsspannung	230 V
Bemessungsstrom	13 A
Bemessungsfehlerstrom	0,03 A
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Frequenz	50 Hz
Auslösecharakteristik	C
Mitschaltender Neutralleiter	ja
Überspannungskategorie	3
Verschmutzungsgrad	2
Breite in Teilungseinheiten	2
Einbautiefe	44 mm
Zusatzeinrichtungen werkseitig angebaut	Brandschutzschalter
Steuerspannungsart Zusatzeinrichtung	AC
Schutzart (IP)	IP20

Lieferumfang:
1 x Schneider Electric - Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung Brandschutzschalter A9TDF3613 AFDD 1P+N, 13A, C
