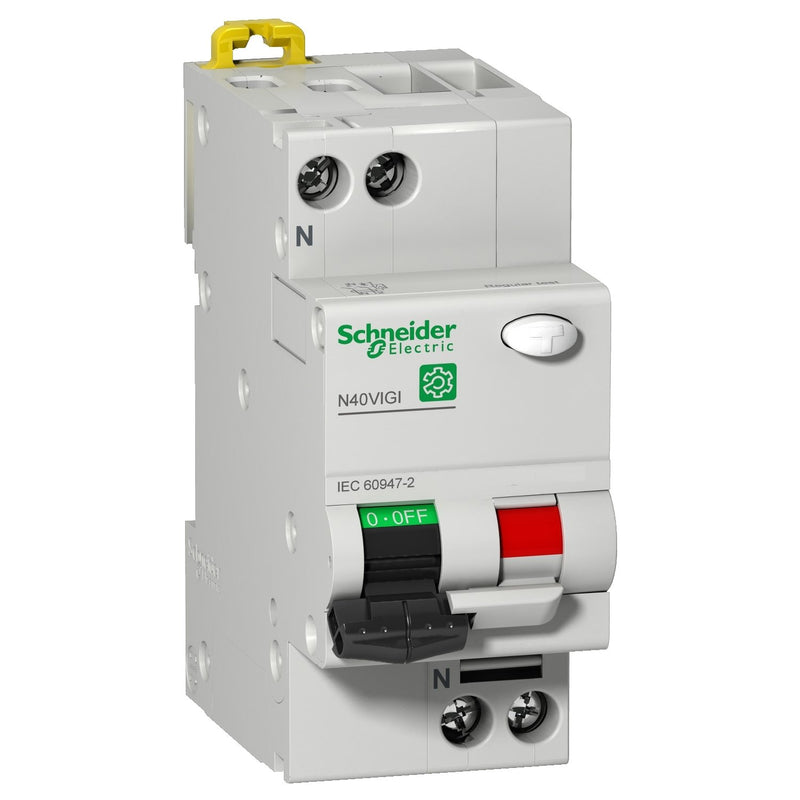

Schneider Electric - Kombination FI-Schalter/Leitungsschutzschalter FI/LS Schalter M9D11610 1p+N 10A 30mA TypAC

FI/LS-Schalter Multi 9 OEM, N40 Vigi, 6kA (IEC/EN 61009-1). 1-polig+N, Nennstom 10A, C-Charakteristik, Nennfehlerstrom 30 mA, Betriebsspannung (Ue) 240V AC, Isolationsspannung (Ui) 400V AC. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Prüftaste- für die regelmäßige Prüfung der Funktion. FI/LS-Schalter N40 Vigi für den Schutz von Personen bei direkter Berührung, Anlagen gegen Brandgefahr, Überlast und Kurzschluss und zum Schalten und Trennen von Stromkreisen. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der N40 Vigi erfüllt folgende Normen- IEC/EN 61009-1.

Technische Details
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	400 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	10 A
Bemessungsfehlerstrom	0,03 A
Fehlerstrom-Typ	AC
Energiebegrenzungsklasse	3
Verlustleistung	3,2 W
Bemessungsabschaltvermögen nach IEC 60947-2	6 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	6 kA
Abschaltcharakteristik	unverzögert
Stoßstromfestigkeit	0,25 kA
Spannungsart	AC
Frequenz	50 Hz
Auslösecharakteristik	C
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	nein
Überspannungskategorie	4
Verschmutzungsgrad	3
Umgebungstemperatur während des Betriebs	-5..60 °C
Breite in Teilungseinheiten	2
Einbautiefe	44 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	0,75..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,33..10 mm²

Lieferumfang:
1 x Schneider Electric - Kombination FI-Schalter/Leitungsschutzschalter FI/LS Schalter M9D11610 1p+N 10A 30mA TypAC
