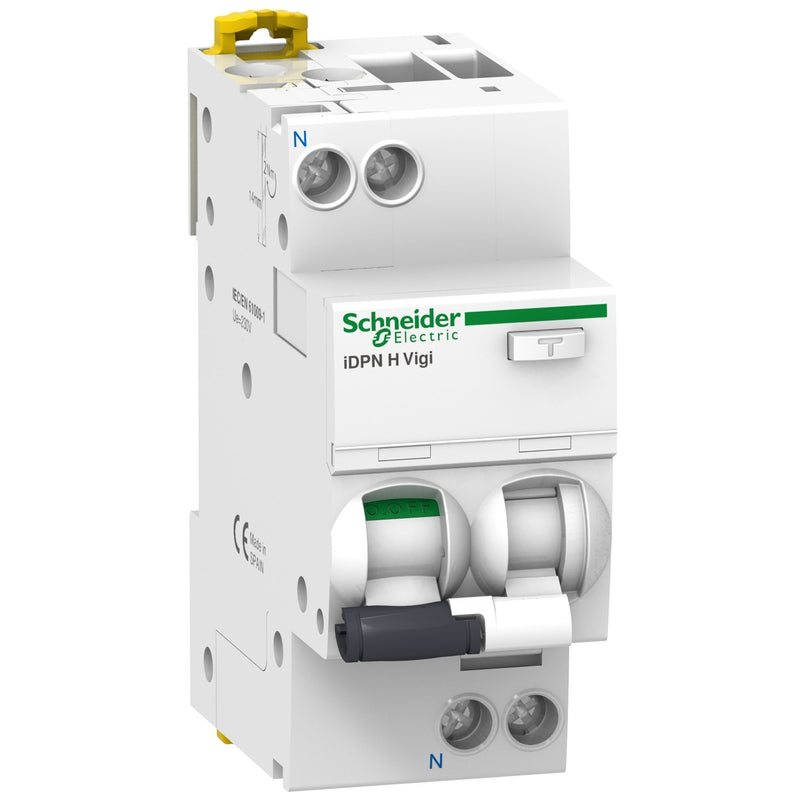

Schneider Electric - Kombination FI-Schalter/Leitungsschutzschalter FI/LS-Schalter A9D38632 32A C 30mA Si

Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Acti 9 iDPN H Vigi, 10kA (IEC/EN 61009). 1-polig+N, Nennstrom 32A, C-Charakteristik, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A SI, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 400V AC. Gewährleistet den umfassenden Schutz von Endstromkreisen gegen Überströme und Fehlerströme. Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mechanisch getrennte rote Anzeige bei Fehlerauslösung des Leitungsschutzschalters oder bei Auslösung durch einen Fehlerstrom. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Prüftaste für die regelmäßige Prüfung der Funktion. Die Ausführung SI (superimmunisiert) ist für die Aufrechterhaltung der Betriebskontinuität in Anlagen ausgelegt, in denen betriebsbedingt oder durch äußere Einflüsse hohe transiente Ableitströme auftreten können. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der FI/LS IDPN H Vigi erfüllt folgende Normen- IEC/EN 61009 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Technische Details
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	400 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	32 A
Bemessungsfehlerstrom	0,03 A
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	7,2 W
Bemessungsabschaltvermögen nach EN 61009	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	10 kA
Abschaltcharakteristik	sonstige
Stoßstromfestigkeit	3 kA
Spannungsart	AC
Frequenz	50 Hz
Auslösecharakteristik	C
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	ja
Überspannungskategorie	3
Verschmutzungsgrad	3
Umgebungstemperatur während des Betriebs	-25..60 °C
Breite in Teilungseinheiten	2
Einbautiefe	44 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	1..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1..10 mm²

Lieferumfang:
1 x Schneider Electric - Kombination FI-Schalter/Leitungsschutzschalter FI/LS-Schalter A9D38632 32A C 30mA Si
