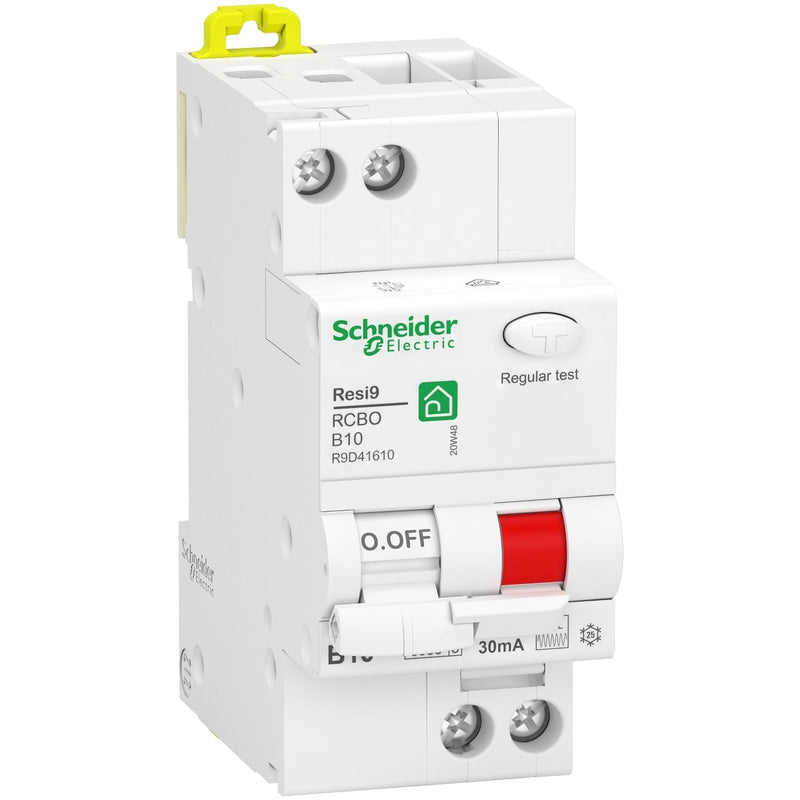

Schneider Electric - Kombination FI-Schalter/Leitungsschutzschalter FI/LS R9D41610 1P+N, 10A, B-Char

FI/LS-Schalter Resi9 . 1 polig + N, 10A. B-Charakteristik, Nennfehlerstrom 30 mA, Typ F, Bemessungsausschaltvermögen 10kA, gemäß EN/IEC 61009-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter. Mechanische rote Anzeige bei Fehlerauslösung des LS-Schalters und speraten mechanische rote Anzeige bei Fehlerstromauslösung des FI-Schutzschalters an der Frontseite des Gerätes. Farbton RAL 9003.

Technische Details
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	10 A
Bemessungsfehlerstrom	0,03 A
Fehlerstrom-Typ	sonstige
Energiebegrenzungsklasse	3
Verlustleistung	2,7 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	6 kA
Abschaltcharakteristik	unverzögert
Stoßstromfestigkeit	3 kA
Spannungsart	AC
Frequenz	50/60 Hz
Auslösecharakteristik	B
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25..40 °C
Breite in Teilungseinheiten	2
Einbautiefe	44,5 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	1..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1..16 mm²

Lieferumfang:
1 x Schneider Electric - Kombination FI-Schalter/Leitungsschutzschalter FI/LS R9D41610 1P+N, 10A, B-Char.
