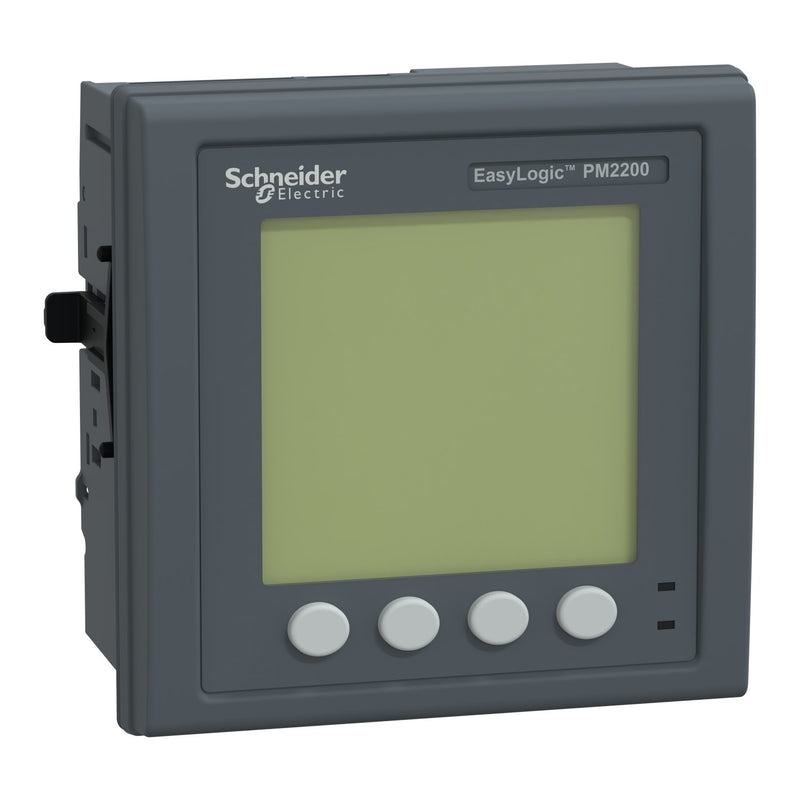

Schneider Electric - Kombimessgerät Universalmessgerät METSEPM2220 b.15H,LCD,RS485,Kl.1

Bei diesem Gerät handelt es sich um ein Universalmessgerät für den Schaltschrankeinbau mit einer Größe von 96 mm x 96 mm und einem hintergrundbeleuchteten LCD-Display mit 128 x 128 Pixeln. Das Universalmessgerät misst die Wirkenergie gemäß der Genauigkeitsklasse Klasse 1.0 nach IEC 62053-21 mit einer Abtastrate von 64 Abtastungen pro Zyklus. Kann alle drei Leistungs- und Energiewerte wie Wirk-, Schein- und Blindleistung sowie Spannungen, Strom, Frequenz und Leistungsfaktor messen. Plus die gesamte harmonische Verzerrung und einzelne Oberschwingungen bis zur 15. Ordnung. Das Universalmessgerät arbeitet entweder mit einer Netzfrequenz von 50Hz oder 60Hz und akzeptiert universelle Steuerspannungen von 44 bis 300 V zwischen Phase und Nullleiter, AC oder DC. Der Bemessungsstrom für dieses Messgerät beträgt entweder 1 A oder 5 A am Stromeingang. Es unterstützt bis zu 13 verschiedene Arten von Verdrahtungsschemata unter einphasigen, zweiphasigen oder dreiphasigen Konfigurationstypen. Der Bereich der Messspannung zwischen den Phasen beträgt 35 bis 480 V AC von Phase zu Phase bei 45 bis 65 Hz, während der Bereich zwischen Phase und Neutralleiter 20 bis 277 V beträgt. Es verfügt über einen RS485 Kommunikationsanschluss mit Modbus RTU Protokoll. Die Produktabmessungen sind wie folgt: Breite 96 mm, Tiefe 54 mm, Höhe 96 mm und Produktgewicht 300 g.

Technische Details
Ausführung	Messwandler
Polart	Dreileiter/Vierleiter
Anschließbarer Leiterquerschnitt eindrähtig	0,82..3,31 mm²
Montageart	Frontmontage
Amperemeter	ja
Blindleistungsmesser	ja
Mit Drehzahlmesser	nein
Frequenzmesser	ja
Impulszähler	ja
Voltmeter	ja
Oberwellenmessung	ja
Scheinleistung	ja
Wirkleistungsmessgerät	ja
Leistungsfaktor	ja
Phasenwinkel (cos phi)	nein
Messwertspeicher	ja
Messungsart Lastgang	nein
Geeicht	nein
Genauigkeitsklasse Wirkleistung nach IEC 62053-22	sonstige
Genauigkeitsklasse Blindleistung nach IEC 62053-23	sonstige
Impulsausgang	optisch
Abtastfrequenz	6400 Hz
Anzahl der Spannungsmesseingänge	4
Anzahl der Strommesseingänge	6
Spannungsart der Versorgungsspannung	AC
Versorgungsspannung bei AC 50 Hz	44..277 V
Versorgungsspannung bei AC 60 Hz	44..277 V
Versorgungsspannung bei DC	48..277 V
Frequenzmessbereich	45..65 Hz
Nennstrom (In)	5 A
Maximalstrom (Imax)	12 A
Display	LCD
Fernanzeige	nein
Displayauflösung (horizontal)	128 px
Displayauflösung (vertikal)	128 px
Geeignet für RJ-Stecker	nein
Unterstützt Protokoll für IEC 61850 Ethernet	nein
Mit Kommunikationsschnittstelle KNX	nein
Mit Kommunikationsinterface M-Bus	nein
Mit Kommunikationsschnittstelle RS-485	ja
Unterstützt Protokoll für OPC UA PubSub	nein
Unterstützt Protokoll für PROFIBUS	nein
Unterstützt Protokoll für MODBUS	ja
Unterstützt Protokoll für PROFINET IO	nein
Unterstützt Protokoll für sonstige Bussysteme	nein
Mit Auditprotokollierung (Audit log)	nein
Mit Firmware-Signatur	nein
Mit Protokollierung von Sicherheitsereignissen (Security event log)	nein
Mit rollenbasierter Zugriffskontrolle (RBAC)	nein
Web-Server mit HTTPS-Übertragungsprotokoll	nein
Breite	96 mm
Höhe	96 mm
Tiefe	65,43 mm
Schutzart (IP), frontseitig	sonstige

Lieferumfang:
1 x Schneider Electric - Kombimessgerät Universalmessgerät METSEPM2220 b.15H,LCD,RS485,Kl.1
