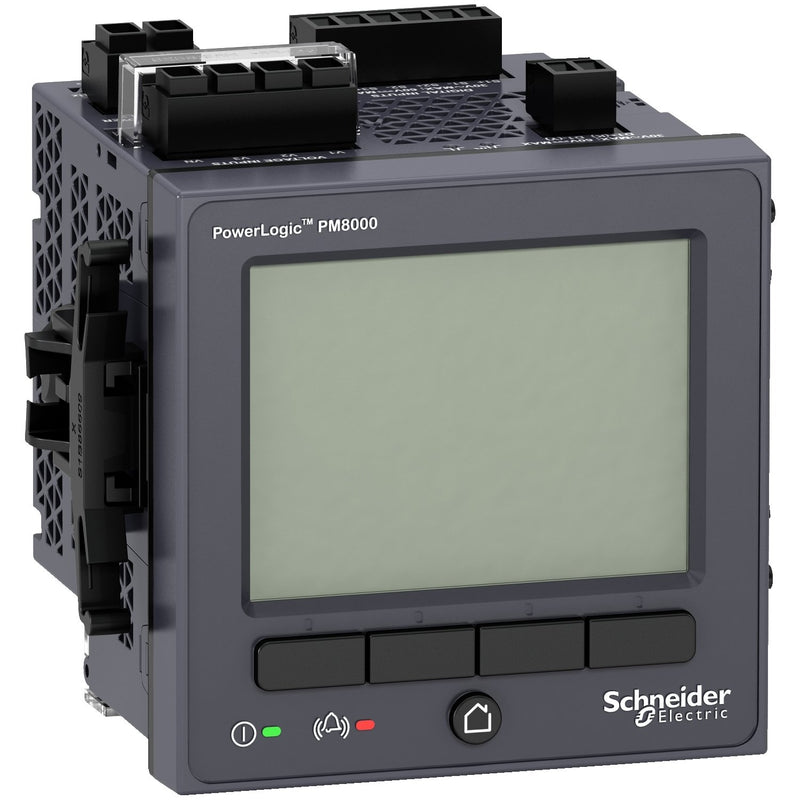

Das PowerLogic PM81401 ist ein ION Messgerät für den Fronteinbau 96 x 96 mm in Nieder- und Mittelspannungsanwendungen mit integriertem Display, AC/DC Steuerspannung und MID konform. Es wurde entwickelt, um die Verfügbarkeit und Effizienz Ihrer energiekritischen Anlagen zu gewährleisten. Mit der modularen, flexiblen und leistungsstarken ION-Technologie lassen sich für jedes Messgerät individuelle Anwendungen erstellen. Es verfügt über eine hohe Genauigkeit, mehrere Kommunikationsanschlüsse, eine webbasierte Benutzeroberfläche und ein grafisches Farbdisplay. Zertifiziert durch unabhängige Labors für die Genauigkeit der Klasse 0,2S bei Wirkenergie (IEC62052-11, IEC62053-24, IEC62053-22). Zu den Cybersicherheitsfunktionen gehören sichere Protokolle (HTTPs, sFTP, Secure ION), Protokollierung von Sicherheitsereignissen, Syslog-Protokoll. Möglichkeit zur Aktivierung/Deaktivierung von Kommunikationsanschlüssen und Unterstützung von 50 konfigurierbaren Benutzerkonten zur Verwaltung des Zugangs. Mit 64 MB Speicher zur Unterstützung von bis zu 10 Datenprotokollen (160 Kanäle), 50+ benutzerdefinierbaren Alarmen, Wellenformerfassung mit bis zu 128 Abtastungen/Zyklus, 1/2-Zyklus-Effektivwert (RMS) Protokollierung. Der Speicher kann auch für benutzerdefinierte Webseiten, Min/Max Protokolle, Energietrends und Betriebsstunden verwendet werden. Zeitstempel für Ereignisse mit einer Genauigkeit von +/-1ms unter Verwendung der Zeitsynchronisation. Zeitsynchronisationsverfahren, die PTP (IEEE1588), NTP, IRIG-B, GPS ASCII (RS485) und Netzwerk Zeiteinstellungsfunktion umfassen. 3 digitale Eingänge und ein digitaler Ausgang, sowie die Möglichkeit, bis zu 4 Optionsmodule hinzuzufügen. Die Eingang/Ausgang Optionsmodule umfassen 2 Relais und 6 digitale Eingänge oder 2 analoge Ausgänge und 4 analoge Eingänge. Umfangreiche Steuerspannung von 90-415 VAC / 110-415 VDC. Betriebsumgebung von -25 bis +70°C, Luftfeuchtigkeit von 5% bis 95% und Betriebshöhe bis zu 3000 m.
| Technische Details |
|---|
| Ausführung |
Messwandler |
| Polart |
Dreileiter/Vierleiter |
| Anschließbarer Leiterquerschnitt eindrähtig |
1,31..5,26 mm² |
| Montageart |
Frontmontage |
| Amperemeter |
ja |
| Blindleistungsmesser |
ja |
| Mit Drehzahlmesser |
nein |
| Frequenzmesser |
ja |
| Impulszähler |
nein |
| Voltmeter |
ja |
| Oberwellenmessung |
ja |
| Scheinleistung |
ja |
| Wirkleistungsmessgerät |
ja |
| Leistungsfaktor |
ja |
| Phasenwinkel (cos phi) |
ja |
| Messwertspeicher |
ja |
| Messungsart Lastgang |
ja |
| Geeicht |
ja |
| Genauigkeitsklasse Wirkleistung nach IEC 62053-22 |
0.2S |
| Genauigkeitsklasse Blindleistung nach IEC 62053-23 |
sonstige |
| Impulsausgang |
elektrisch |
| Abtastfrequenz |
12800 Hz |
| Anzahl der Spannungsmesseingänge |
4 |
| Anzahl der Strommesseingänge |
8 |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Versorgungsspannung bei AC 50 Hz |
90..415 V |
| Versorgungsspannung bei AC 60 Hz |
90..415 V |
| Versorgungsspannung bei DC |
110..415 V |
| Frequenzmessbereich |
42..69 Hz |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
20 A |
| Display |
graphisch |
| Fernanzeige |
nein |
| Displayauflösung (horizontal) |
320 px |
| Displayauflösung (vertikal) |
240 px |
| Anzahl der digitalen Eingänge |
3 |
| Anzahl der digitalen Ausgänge |
1 |
| Anzahl der Ethernet-Anschlüsse |
2 |
| Geeignet für RJ-Stecker |
ja |
| Unterstützt Protokoll für IEC 61850 Ethernet |
ja |
| Mit Kommunikationsschnittstelle KNX |
nein |
| Mit Kommunikationsinterface M-Bus |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
ja |
| Unterstützt Protokoll für OPC UA PubSub |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Mit Auditprotokollierung (Audit log) |
ja |
| Mit Firmware-Signatur |
nein |
| Mit Protokollierung von Sicherheitsereignissen (Security event log) |
ja |
| Mit rollenbasierter Zugriffskontrolle (RBAC) |
nein |
| Web-Server mit HTTPS-Übertragungsprotokoll |
ja |
| Breite |
96 mm |
| Höhe |
96 mm |
| Tiefe |
77,5 mm |
| Schutzart (IP), frontseitig |
sonstige |
Lieferumfang:
1 x Schneider Electric - Kombimessgerät Universalmessgerät ION METSEPM81401
