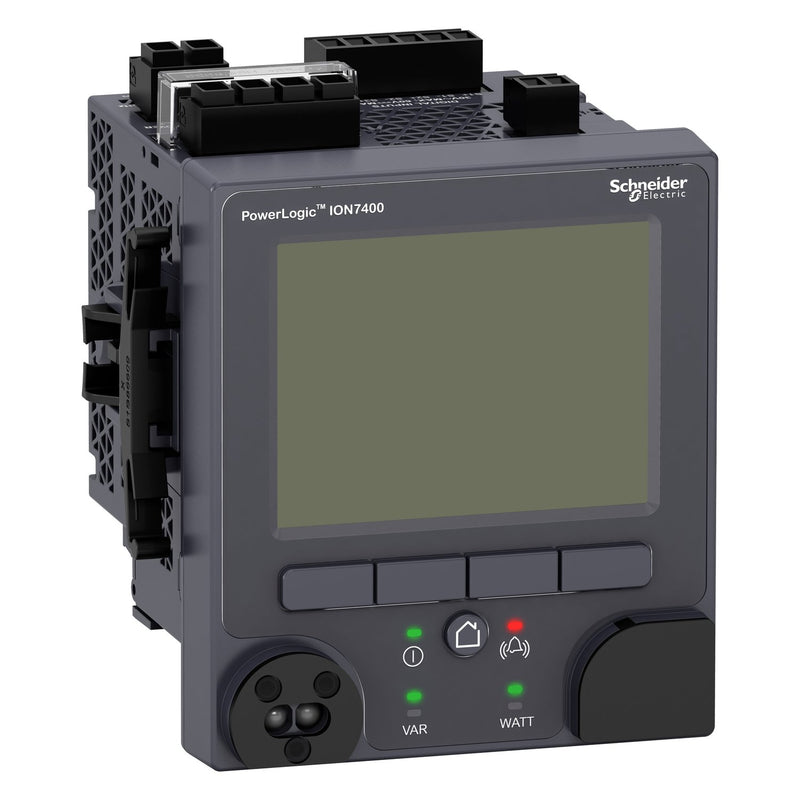

Netzanalysator Serie ION7400 für Fronteinbau in Nieder- und Mittelspannungsanwendungen mit integriertem Display, USB-Port und optischer Schnittstelle. Anzeige: vollgraphische 89mm TFT LCD Farbanzeige. 4-Quadranten-Messung: Import und Export für Wirk- und Blindenergie, Wirk, Blind, Scheinenergiezähler pro. Phase sowie getrennte Wirkenergiezähler mit Tarifwahl über Wochenschaltuhr, Kommunikation oder Kontakt. Strom, Spannung (Durchschnitt und pro Phase), Strom-Mittelwert, Wirk-, Blind-, Scheinleistung, Leistungsfaktor (gesamt und pro Phase) Leistungs-Mittelwerte. Frequenz, Min-und Max-Werte der Momentanwerte, Max-Werte der Strom- und Leistungs-Mittelwerte. Oberschwingungsgehalt THD I, THD U und TDD. Oberschwingungsanalyse: Messwerte pro Phase mit Balkendiagramm. bis zur 31. Oberschwingung am Gerätedisplay. bis zur 63. Oberschwingung per Software.
| Technische Details |
|---|
| Ausführung |
Messwandler |
| Polart |
Dreileiter/Vierleiter |
| Anschließbarer Leiterquerschnitt eindrähtig |
1,31..5,26 mm² |
| Montageart |
Frontmontage |
| Amperemeter |
ja |
| Blindleistungsmesser |
ja |
| Mit Drehzahlmesser |
nein |
| Frequenzmesser |
ja |
| Impulszähler |
nein |
| Voltmeter |
ja |
| Oberwellenmessung |
ja |
| Scheinleistung |
ja |
| Wirkleistungsmessgerät |
ja |
| Leistungsfaktor |
ja |
| Phasenwinkel (cos phi) |
ja |
| Messwertspeicher |
ja |
| Messungsart Lastgang |
ja |
| Geeicht |
ja |
| Genauigkeitsklasse Wirkleistung nach IEC 62053-22 |
0.2S |
| Genauigkeitsklasse Blindleistung nach IEC 62053-23 |
sonstige |
| Impulsausgang |
elektrisch |
| Abtastfrequenz |
12800 Hz |
| Anzahl der Spannungsmesseingänge |
4 |
| Anzahl der Strommesseingänge |
8 |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Versorgungsspannung bei AC 50 Hz |
90..415 V |
| Versorgungsspannung bei AC 60 Hz |
90..415 V |
| Versorgungsspannung bei DC |
110..415 V |
| Frequenzmessbereich |
42..69 Hz |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
20 A |
| Display |
graphisch |
| Fernanzeige |
nein |
| Displayauflösung (horizontal) |
320 px |
| Displayauflösung (vertikal) |
240 px |
| Anzahl der digitalen Eingänge |
3 |
| Anzahl der digitalen Ausgänge |
1 |
| Anzahl der Ethernet-Anschlüsse |
2 |
| Geeignet für RJ-Stecker |
ja |
| Unterstützt Protokoll für IEC 61850 Ethernet |
ja |
| Mit Kommunikationsschnittstelle KNX |
nein |
| Mit Kommunikationsinterface M-Bus |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
ja |
| Unterstützt Protokoll für OPC UA PubSub |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Mit Auditprotokollierung (Audit log) |
ja |
| Mit Firmware-Signatur |
nein |
| Mit Protokollierung von Sicherheitsereignissen (Security event log) |
ja |
| Mit rollenbasierter Zugriffskontrolle (RBAC) |
nein |
| Web-Server mit HTTPS-Übertragungsprotokoll |
ja |
| Breite |
98 mm |
| Höhe |
112 mm |
| Tiefe |
78,5 mm |
| Schutzart (IP), frontseitig |
sonstige |
