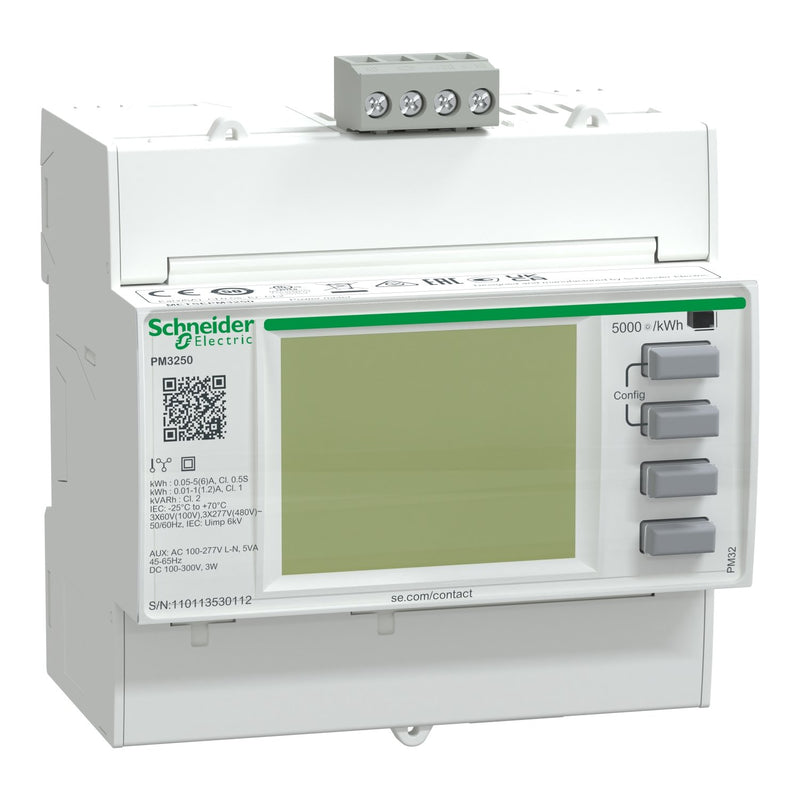

Schneider Electric - Kombimessgerät Messgerät METSEPM3250

PowerLogic PM3250 Universalmessgerät für DIN Montage mit einem hintergrundbeleuchteten LCD Display (128 x 96 Pixel). Das Messgerät bietet eine Genauigkeit der Klasse 0,5s gemäß der Norm IEC 62053-22 und 32 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor, Scheinleistung, Gesamtharmonische Verzerrung und bis zur 15ten Harmonischen. Mit 4 Quadranten Energiemessung. Das Messgerät funktioniert in einem 50Hz oder 60Hz Netz und akzeptiert eine Versorgungsspannung von 100 bis 277VAC, 173 bis 480VAC und 100 bis 300VDC. Der Bemessungsstrom für dieses Messgerät beträgt 1 A oder 5 A und unterstützt einphasige, einphasige und neutrale oder dreiphasige Konfigurationen. Der direkte Messbereich beträgt 50 bis 570VAC, mit einem externen Spannungswandler 570 bis 999000VAC. Der Bereich der Messspannung zwischen den Phasen beträgt 80 bis 570 VAC bei 45 bis 65 Hz. Der Messbereich zwischen Phase und Neutralleiter beträgt 50 bis 330VAC bei 45 bis 65 Hz. Das Kommunikationsprotokoll ist Modbus RTU und ASCII 2 Drähte mit RS485 Anschluss. Das Messgerät bietet eine Ereignisaufzeichnung mit bis zu 5 Alarmen. Die Produktabmessungen sind wie folgt: Breite 90 mm, Tiefe 70 mm, Höhe 95 mm und Produktgewicht 260 g.

Technische Details
Ausführung	Messwandler
Polart	Dreileiter/Vierleiter
Anschließbarer Leiterquerschnitt eindrähtig	6 mm²
Montageart	DIN-Schiene
Amperemeter	ja
Blindleistungsmesser	ja
Mit Drehzahlmesser	nein
Frequenzmesser	nein
Impulszähler	nein
Voltmeter	ja
Oberwellenmessung	nein
Scheinleistung	ja
Wirkleistungsmessgerät	ja
Leistungsfaktor	ja
Phasenwinkel (cos phi)	nein
Messwertspeicher	nein
Messungsart Lastgang	nein
Geeicht	nein
Impulsausgang	ohne
Abtastfrequenz	3200 Hz
Anzahl der Spannungsmesseingänge	4
Anzahl der Strommesseingänge	6
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	173..480 V
Versorgungsspannung bei AC 60 Hz	173..480 V
Versorgungsspannung bei DC	100..300 V
Frequenzmessbereich	45..65 Hz
Nennstrom (In)	5 A
Maximalstrom (Imax)	10 A
Display	LCD
Fernanzeige	nein
Displayauflösung (horizontal)	128 px
Displayauflösung (vertikal)	96 px
Geeignet für RJ-Stecker	nein
Unterstützt Protokoll für IEC 61850 Ethernet	nein
Mit Kommunikationsschnittstelle KNX	nein
Mit Kommunikationsinterface M-Bus	nein
Mit Kommunikationsschnittstelle RS-485	ja
Unterstützt Protokoll für OPC UA PubSub	nein
Unterstützt Protokoll für PROFIBUS	nein
Unterstützt Protokoll für MODBUS	ja
Unterstützt Protokoll für PROFINET IO	nein
Unterstützt Protokoll für sonstige Bussysteme	nein
Mit Auditprotokollierung (Audit log)	nein
Mit Firmware-Signatur	nein
Mit Protokollierung von Sicherheitsereignissen (Security event log)	ja
Mit rollenbasierter Zugriffskontrolle (RBAC)	nein
Web-Server mit HTTPS-Übertragungsprotokoll	nein
Breite	90 mm
Höhe	101,5 mm
Tiefe	70 mm
Schutzart (IP), frontseitig	IP40

Lieferumfang:
1 x Schneider Electric - Kombimessgerät Messgerät METSEPM3250
