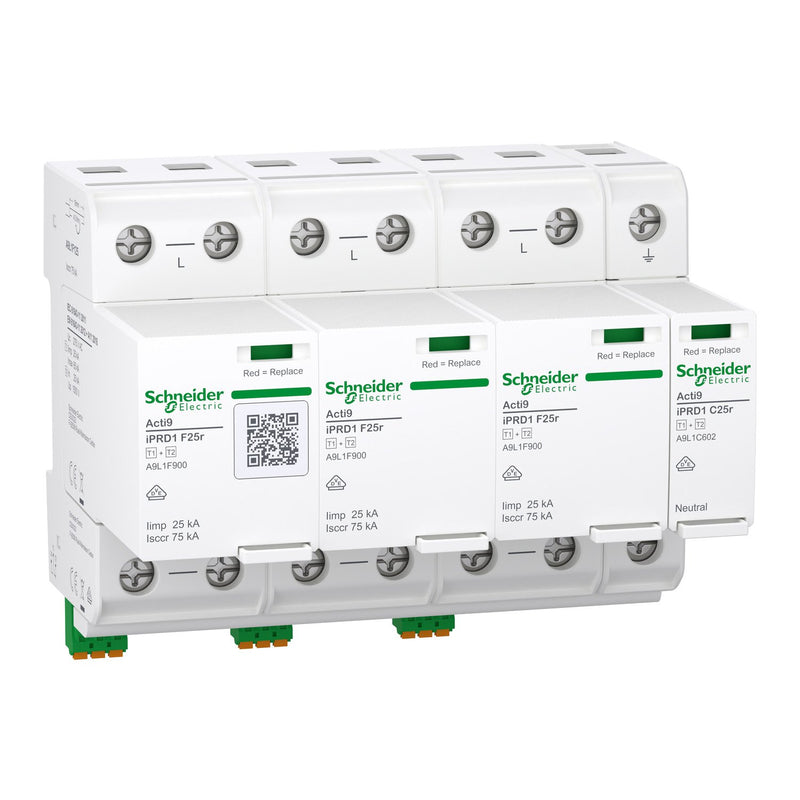

Schneider Electric - Kombi-Ableiter für Energietechnik Kombiableiter Acti9 iPRD1 A9L1F625 F25r 25kA limp 3P+N

Acti9 iPRD1 F25r modularer Kombiableiter zum Einsatz bei Blitzschutzklasse I+II. integrierte Sicherung im Gerät, keine Ableitervorsicherung notwendig (vorsicherungsfrei). Fernmeldekontakt. Optische Funktions - / Defektanzeige des Ableiters und der integrierten Sicherung (grün OK/ rot Gerät defekt). Geeignet für TN-S und TT Netze. U0-Nennspannung 240 V AC (50/60Hz). Uc -höchste Dauerspannung 305V AC (N-PE) / 255V AC (L-N). In-Nennableitstossstrom 25/100 kA (L-N)/(N-PE). Imax -maximaler Ableitstossstrom 65/150 kA (L-N)/(N-PE). Iimp 25/100kA (L-N/N-PE). Up-Schutzpegel 1,5 kV (L-N/N-PE). DIN-Hutschienenmontage. Abmessung (B) 126mm x (H) 105mm x (T) 86mm. Gewicht 1.187kg. Schutzart IP20 integriert. Betriebstemperatur -40 bis +85 Grad Celsius. Entspricht IEC 61643-11:2011, EN 61643-11:2012+A11:2018.

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	ja
Netzform TT	ja
Netzform sonstige	nein
Polzahl	4
Blitzstoßstrom (10/350 µs)	25 kA
Höchste Dauerspannung AC	275 V
Nennspannung AC	240 V
Schutzpegel	1,5 kV
Schutzpegel L-N	1,5 kV
Schutzpegel N-PE	1,5 kV
Folgestromlöschfähigkeit	75 kA
Spezifische Energie (W/R)	156,2 kJ/Ohm
Montageart	Hutschiene TH35
Baugröße	7 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Fernsignalisierung	ja
Signalisierung am Gerät	optisch
Prüfklasse	Typ 1 und 2
Integrierte Vorsicherung	ja
Energetisch koordinierte Schutzwirkung zum Endgerät	ja
Spannungsschaltende Funkenstreckentechnologie	nein
Schutzart (IP)	IP20

Lieferumfang:
1 x Schneider Electric - Kombi-Ableiter Acti9 iPRD1 A9L1F625 F25r
