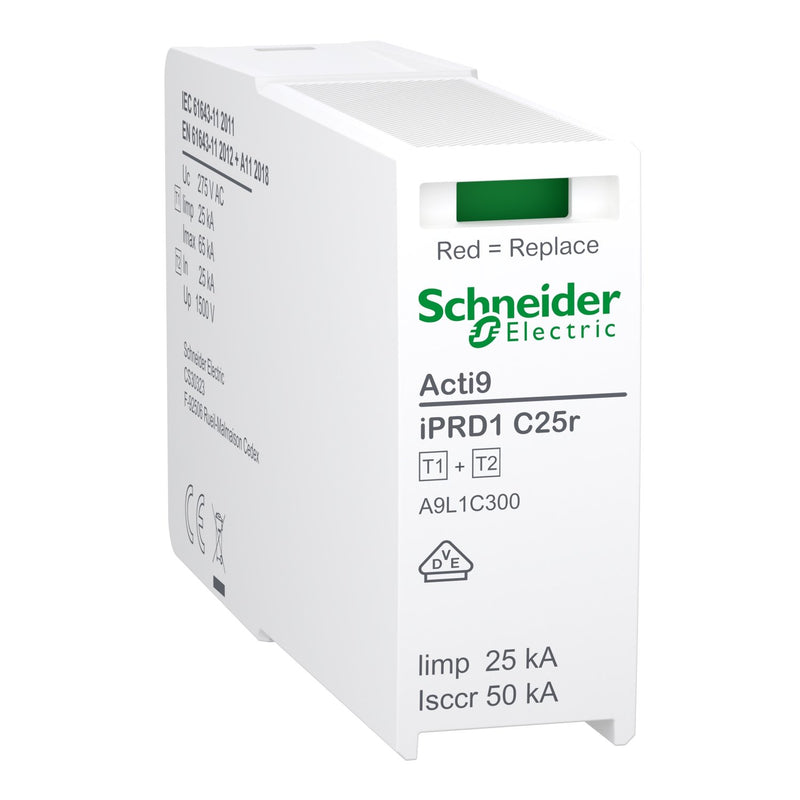

Schneider Electric - Kombi-Ableiter für Energietechnik Ersatz-Schutzmodul A9L1C300 Kombiableiter iPRD1

Ersatzschutzmodul für Kombiableiter iPRD1 C25r 3P. geeignet für A9L1C325 (L-PE). Optische Funktions - / Defektanzeige des Ableiters (grün OK/ rot Gerät defekt). U0-Nennspannung 240 V AC (50/60Hz). Uc -höchste Dauerspannung 275V AC. In-Nennableitstossstrom 25 kA. Imax -maximaler Ableitstossstrom 65 kA. Iimp 25kA. Up-Schutzpegel 1,5 kV. Abmessung (B) 18mm x (H) 45mm x (T) 73.5mm. Gewicht 105g. Schutzart IP20 integriert. Betriebstemperatur -40 bis +85 Grad Celsius. Entspricht IEC 61643-11:2011, EN 61643-11:2012.

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	ja
Netzform TN-C-S	nein
Netzform TN-S	nein
Netzform TT	nein
Netzform sonstige	nein
Polzahl	1
Blitzstoßstrom (10/350 µs)	25 kA
Höchste Dauerspannung AC	275 V
Nennspannung AC	240 V
Schutzpegel	1,5 kV
Schutzpegel L-PE	1,5 kV
Folgestromlöschfähigkeit	50 kA
Spezifische Energie (W/R)	156,2 kJ/Ohm
Montageart	Hutschiene TH35
Baugröße	1 TE
Signalisierung am Gerät	optisch
Prüfklasse	Typ 1 und 2
Integrierte Vorsicherung	nein
Energetisch koordinierte Schutzwirkung zum Endgerät	ja
Spannungsschaltende Funkenstreckentechnologie	nein
Schutzart (IP)	IP20

Lieferumfang:
1 x Schneider Electric - Kombi-Ableiter für Energietechnik Ersatz-Schutzmodul A9L1C300 Kombiableiter iPRD1
