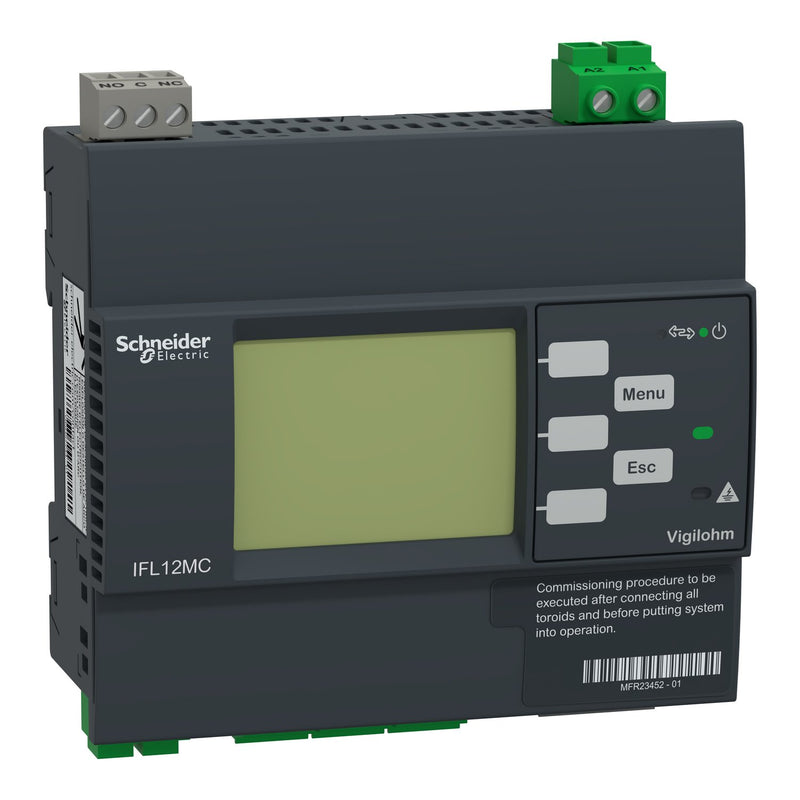

Schneider Electric - Isolations-/Erdschlussüberwachungsgerät Fehlerortungsgerät 12kanal IMDIFL12MC 110-440V AC/DC

Dieses Gerät gehört zur Vigilohm Reihe, die für die Überwachung von ungeerdeten Energieversorgungen (IT-Systeme) gemäß den Installations- und Produktnormen entwickelt wurde. Diese Isolationsfehlersuche ist nur möglich, wenn sie mit der IM400-Serie, XM300 oder XM200 verbunden ist. Dieses Gerät ist für die Überwachung von 12 AC-, DC- und ACDC-Einspeisungen bis zu 1000V mit dem Spannungsadapter IFL12VA1T bestimmt. Es misst den Isolationswiderstand und die Ableitungskapazität pro Abgang. Die Konfiguration wird von der Vorderseite des Geräts, über den HMI-Bildschirm oder über die Kommunikationsschnittstelle eingestellt. Die wichtigsten Einstellungen beziehen sich auf die Alarmschwellen, die Kanalbenennung, den Ringkerntyp (Vigilohm-Typ oder andere kompatible Typen) und die Filterungszeit. Pro Abgang zeigt es einen Isolationswiderstand von 100 Ohm bis 250 Kiloohm und eine Ableitkapazität von 1 bis 15 Mikrofarad an. Autotest startet automatisch alle 5 Stunden und bei Bedarf. Falls der Isolationswiderstand unter den eingestellten Schwellenwert fällt, wird über das IFL-Ausgangsrelais, die HMI und die Kommunikationsschnittstelle ein Alarm ausgelöst. Sobald kein Fehler mehr erkannt wird, wird der Alarm gelöscht und das Alarmrelais kehrt in den Normalzustand zurück. Das Gerät kann von einer 110VAC bis 440VAC Quelle oder einer 110VDC bis 440VDC Quelle versorgt werden, alle mit einer Toleranz von plus oder minus 15%.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	ja
Funktion	für gemischte Netze
Netzableitkapazität	150 µF
Ansprechwert Impedanz 1	0,2..200 kOhm
Ansprechwert Impedanz 2	0 kOhm
Anzeige des Isolationswertes	ja
Fehlerspeicherung möglich	ja
Anzahl der Kontakte als Wechsler	1
Breite	108 mm
Höhe	110 mm
Tiefe	59 mm

Lieferumfang:
1 x Schneider Electric - Isolations-/Erdschlussüberwachungsgerät Fehlerortungsgerät 12kanal IMDIFL12MC 110-440V AC/DC
