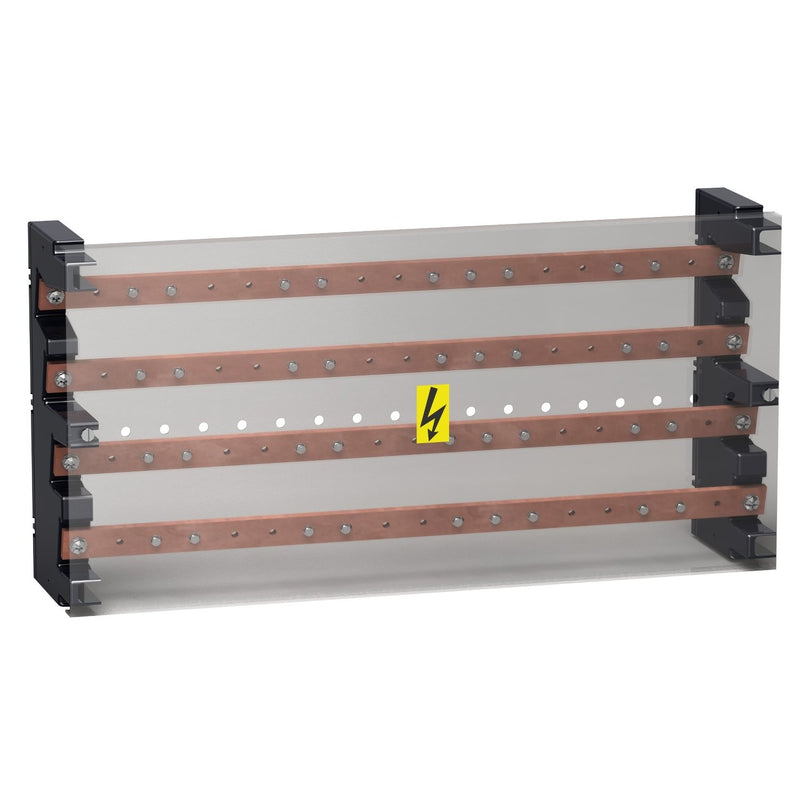

Schneider Electric - Hauptleitungsklemme PrismaSeT-P, Linergy BS LVS04054 Etagenklemmenblock − 1 Stück

PrismaSeT P. Linergy BS Etagenklemmenblock 4-polig mit einem Sammelschienenquerschnitt von 32 x 5 mm und einer zulässigen Stromstärke bis 400 A, mit Bohrungen in 25 mm Abständen, mit 4 Einspeisungen pro Phase mit Durchmesser 12.2 mm Bohrungen. und abgangsseitiger Anschlusskapazität von 13 x 16 bis 50 mm² pro Phase, mit einer Bemessungsstoßstromfestigkeit (Ipk) 55 kA, Bemessungskurzzeitstrom (Icc) 150 kA, Bemessungsisolationsspannung (Ui) 750 V AC. Bemessungsspannung (Ue) 440 V AC, Bemessungsstoßspannungsfestigkeit (Uimp) 8 kV, zur Montage auf einer Montageplatte mit einer Breite von 470 mm, einer Höhe von 235 mm und einer Tiefe von 115 mm. 2 Stück mehrstufige Träger aus Isoliermaterial, 4 Stück abgeschrägte Kupferschienen mit Bohrungen, 36 Stück Schrauben M6 x 16 mm mit Beilagscheiben und 1 Stück frontseitige Berührungsschutzabdeckung im Lieferumfang enthalten.

Technische Details
Polzahl	4
Nennstrom	400 A
Anschlussart	schrauben
Montageart	Schraube
Geeignet für massive Leiter	nein
Geeignet für mehrdrähtige Leiter	nein
Geeignet für feindrähtige Leiter	nein
Geeignet für feindrähtige Leiter ohne Aderendhülse	nein
Geeignet für feinstdrähtige Leiter	nein
Geeignet für feinstdrähtige Leiter ohne Aderendhülse	nein
Berührungssicher	ja
Höhe	235 mm
Breite	470 mm
Tiefe	115 mm

Lieferumfang:
1 x mehrstufiger Träger aus Isoliermaterial 4 x abgeschrägte Kupferschienen mit Bohrungen 36 x Schrauben M6 x 16 mm mit Beilagscheiben 1 x frontseitige Berührungsschutzabdeckung
