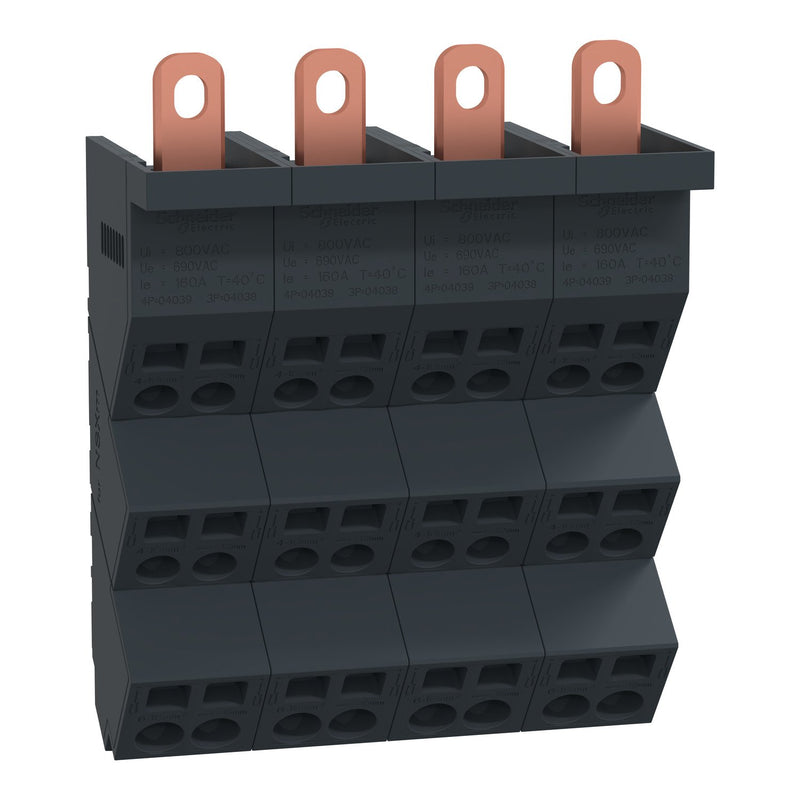

Schneider Electric - Hauptleitungsklemme Linergy DP PrismaSeT-P LVS04039 Verteilerblock 160A

PrismaSeT P. Linergy DP Verteilerblock 4-polig mit einer zulässigen Stromstärke bis 160 A mit Einspeiseanschluss direkt an einen ComPacT NSXm bis 160 A und abgangsseitiger Anschlusskapazität für Kabel von 4 x 10 mm² pro Phase. und 2 x 16 mm² pro Phase, mit einer Bemessungsstoßstromfestigkeit (Ipk) 20 kA, Bemessungskurzzeitstrom (Icc) 70 kA, Bemessungsisolationsspannung (Ui) 800 V AC, Bemessungsspannung (Ue) 690 V AC. Bemessungsstoßspannungsfestigkeit (Uimp) 8 kV, mit Schutzart IPxxB zur Montage auf einer DIN-Schiene oder auf einer Montageplatte mit einer Breite von 108 mm, einer Höhe von 140 mm und einer Tiefe von 58 mm.

Technische Details
Polzahl	4
Nennstrom	160 A
Anschlussart	ohne Schrauben
Montageart	DIN-Schiene
Geeignet für massive Leiter	nein
Geeignet für mehrdrähtige Leiter	nein
Geeignet für feindrähtige Leiter	nein
Geeignet für feindrähtige Leiter ohne Aderendhülse	nein
Geeignet für feinstdrähtige Leiter	nein
Geeignet für feinstdrähtige Leiter ohne Aderendhülse	nein
Berührungssicher	ja
Höhe	140 mm
Breite	108 mm
Tiefe	58 mm

Lieferumfang:
1 x Schneider Electric - Hauptleitungsklemme Linergy DP PrismaSeT-P LVS04039 Verteilerblock 160A
