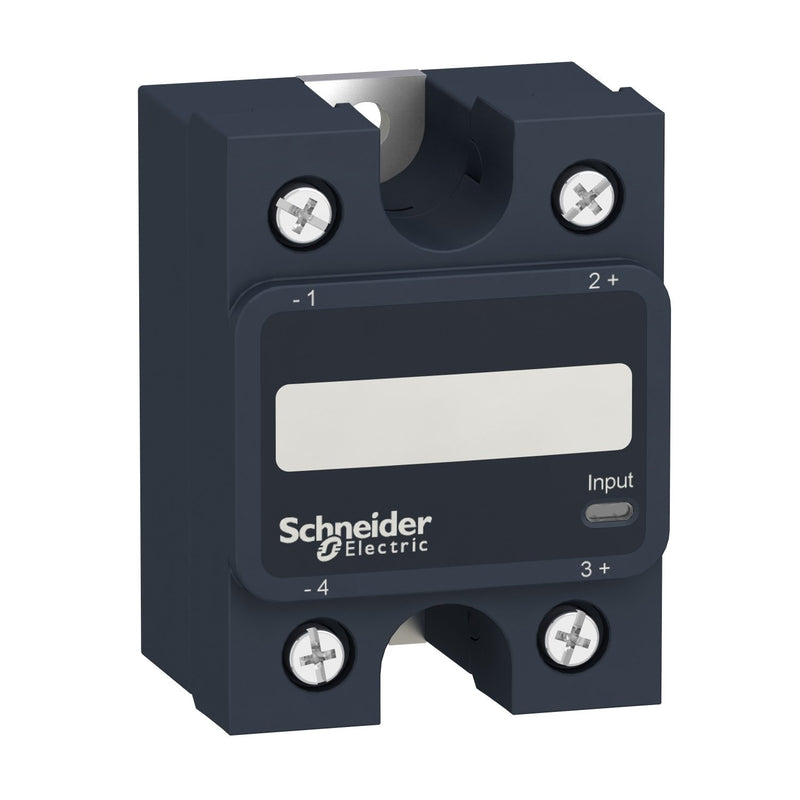

Schneider Electric - Halbleiterrelais SSP1A4125BDT Montageplatte

Harmony Relay. Halbleiterrelais für die Montage auf einem Kühlkörper oder auf Montageplatte. Durch den niedrigen internen Spannungsabfall wird die Verlustleistungswärme reduziert. Die werksseitig montierte Wärmeableitfolie ermöglicht die schnell direkte, einfache und saubere Montage ohne Verwendung von Wärmeleitpaste oder Pads. Schaltspannung 48-660 VAC. Strom125 A. Phasen 1. Verhalten nullspannungsschaltend. Steuerspannung 4-32 VDC. Anzeige LED. Abmessung 45x59x35 mm. Bauform Hockey Puck. Klemmen mit Teleskopschrauben erleichern den Anschluss von Leitungen mit Ringösen und Kabelschuhen. Besonderheit vormontierte Wärmeableitfolie. Zur Auswahl des separaten Kühlkörpers ist eine Wärmebetrachtung durchzuführen.

Technische Details
Geeignet für Reiheneinbau	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	48..660 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	48..660 V
Bemessungssteuerspeisespannung Us bei DC	4..32 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Phasen	1
Nullpunktschaltend	nein
Bemessungsbetriebsstrom Ie bei AC-1	125 A
Bemessungsbetriebsstrom Ie bei AC-3	125 A
Bemessungsbetriebsstrom Ie bei AC-51	125 A
Bemessungsbetriebsstrom Ie bei AC-53a	125 A
Bemessungsbetriebsstrom Ie bei AC-53b	125 A

Lieferumfang:
1 x Schneider Electric - Halbleiterrelais SSP1A4125BDT
