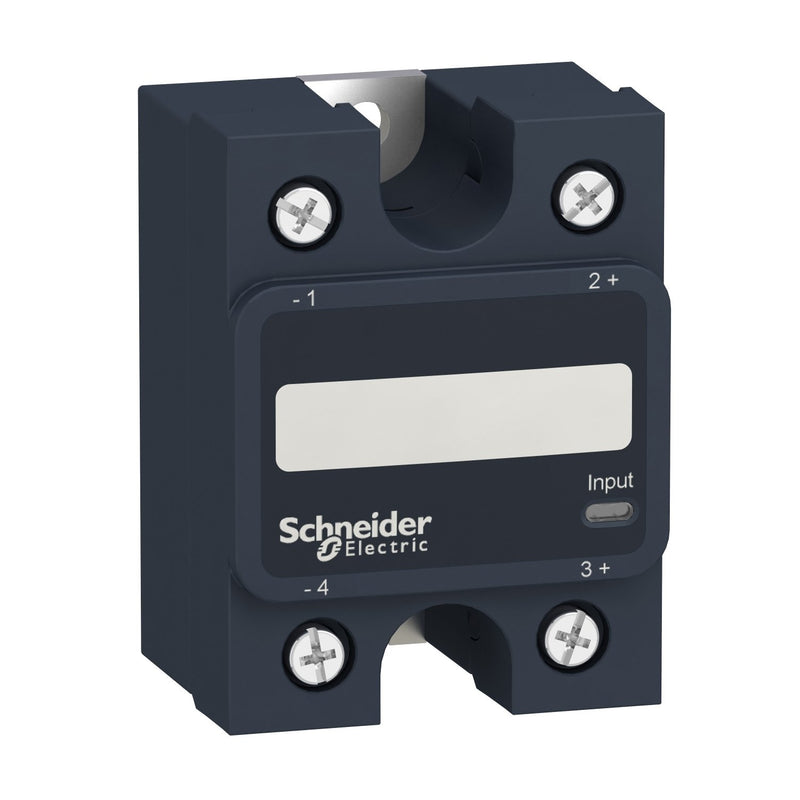

Schneider Electric - Halbleiterrelais SSP1A125BD Montageplatte

Harmony Relay. Halbleiterrelais für die Montage auf einem Kühlkörper oder auf Montageplatte. Durch den niedrigen internen Spannungsabfall wird die Verlustleistungswärme reduziert. Schaltspannung 24-300 VAC. Strom 25 A. Phasen 1. Verhalten nullspannungsschaltend. Steuerspannung 3-32 VDC. Anzeige LED. Abmessung 45x59x35 mm. Bauform Hockey Puck. Klemmen mit Teleskopschrauben erleichern den Anschluss von Leitungen mit Ringösen und Kabelschuhen. Zur Auswahl des separaten Kühlkörpers ist eine Wärmebetrachtung durchzuführen.

Technische Details
Geeignet für Reiheneinbau	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24..300 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24..300 V
Bemessungssteuerspeisespannung Us bei DC	3..32 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Phasen	1
Nullpunktschaltend	nein
Bemessungsbetriebsstrom Ie bei AC-1	25 A
Bemessungsbetriebsstrom Ie bei AC-3	25 A
Bemessungsbetriebsstrom Ie bei AC-51	25 A
Bemessungsbetriebsstrom Ie bei AC-53a	25 A
Bemessungsbetriebsstrom Ie bei AC-53b	25 A

Lieferumfang:
1 x Schneider Electric - Halbleiterrelais SSP1A125BD
