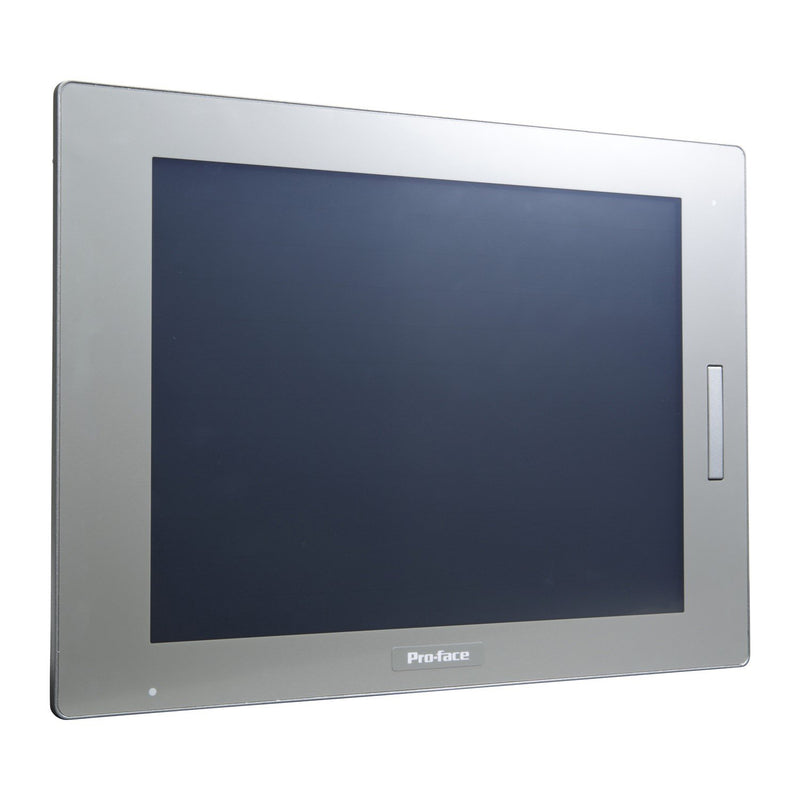

Schneider Electric - Grafik-Panel Touchpanel PFXSP5700TPD

Das Pro-face SP5000 Premium-Display ist in Kombination mit den unterschiedlichen SP5000 Box-Modulen einzusetzen. Diese Produktreihe wurden mit ihrer Performance und den flexiblen Auswahlmöglichkeiten passend für komplexe Maschinen und kleine Linien entwickelt. Hierbei stehen Konnektivität, Cybersicherheit für den Fernzugriff mit Pro-face Connect und flexible Kombinationsmöglichkeiten im Mittelpunkt. Das resistive Single-Touch Display in 15 Zoll mit einer Auflösung von 1024x768 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Die Premium-Displays besitzen einen Helligkeitssensor, eine Autoskalierungsfunktion und Frontseitige USB Anschlüsse zum Übertragen von Updates und Projekten im eingebauten Zustand. Die Bedienoberfläche auf dem HMI wird mit der Software GP-Pro EX konfiguriert. Die frontseitigen USB-Anschlüsse (USB (Typ A) und USB mini-B) dienen zur Übertragung von Updates und Projekten im eingebauten Zustand. Die äußeren Abmessungen des Displays betragen 397 mm (Breite) x 296 mm (Höhe) x 67 mm (Tiefe) bei einem Panel Cut-out von 383,5 mm x 282,5 mm. Die Schutzklasse mit der im Lieferumfang enthaltenen Front-USB Abdeckung entspricht IP65F, IP67F, Type 1, bei Benutzung der Zubehör USB-Abdeckung entspricht sie IP66F, IP67F, Typ 4X (Innenbereiche), Typ 13.

Technische Details
Versorgungsspannung bei DC	12..24 V
Spannungsart der Versorgungsspannung	DC
Anzahl der HW-Schnittstellen USB	2
Mit SW-Schnittstellen	nein
Unterstützt Protokoll für TCP/IP	nein
Unterstützt Protokoll für PROFIBUS	nein
Unterstützt Protokoll für CAN	nein
Unterstützt Protokoll für INTERBUS	nein
Unterstützt Protokoll für ASI	nein
Unterstützt Protokoll für KNX	nein
Unterstützt Protokoll für MODBUS	nein
Unterstützt Protokoll für Data-Highway	nein
Unterstützt Protokoll für DeviceNet	nein
Unterstützt Protokoll für SUCONET	nein
Unterstützt Protokoll für LON	nein
Unterstützt Protokoll für PROFINET IO	nein
Unterstützt Protokoll für PROFINET CBA	nein
Unterstützt Protokoll für SERCOS	nein
Unterstützt Protokoll für Foundation Fieldbus	nein
Unterstützt Protokoll für EtherNet/IP	nein
Unterstützt Protokoll für AS-Interface Safety at Work	nein
Unterstützt Protokoll für DeviceNet Safety	nein
Unterstützt Protokoll für INTERBUS-Safety	nein
Unterstützt Protokoll für PROFIsafe	nein
Unterstützt Protokoll für SafetyBUS p	nein
Unterstützt Protokoll für sonstige Bussysteme	ja
Funkstandard Bluetooth	nein
Funkstandard WLAN 802.11	nein
Funkstandard GPRS	nein
Funkstandard GSM	nein
Funkstandard UMTS	nein
IO-Link Master	nein
Ausführung des Displays	TFT
Mit Farbdisplay	ja
Anzahl der Farben des Displays	12
Bildschirmdiagonale	15 Zoll
Anzahl der Bildpunkte, horizontal	1024
Anzahl der Bildpunkte, vertikal	768
Mit nummerischer Tastatur	nein
Mit Alpha Tastatur	nein
Touch-Technologie	sonstige
Mit Meldungsanzeige	nein
Mit Meldesystem (inkl. Puffer und Quittierung)	nein
Prozesswertdarstellung (Ausgabe) möglich	nein
Prozesswertvorgabe (Eingabe) möglich	nein
Mit Rezepturen	nein
Mit Druckausgabe	nein
Zusätzliche Softwarekomponenten, ladbar	nein
Schutzart (IP), frontseitig	IP67K
Betriebstemperatur	0..60 °C
Tragschienenmontage möglich	nein
Wand-/Direktmontage möglich	ja
Geeignet für Sicherheitsfunktionen	nein
Breite der Front	397 mm
Höhe der Front	296 mm
Einbautiefe	67 mm

Lieferumfang:
1 x Schneider Electric - Grafik-Panel Touchpanel PFXSP5700TPD
