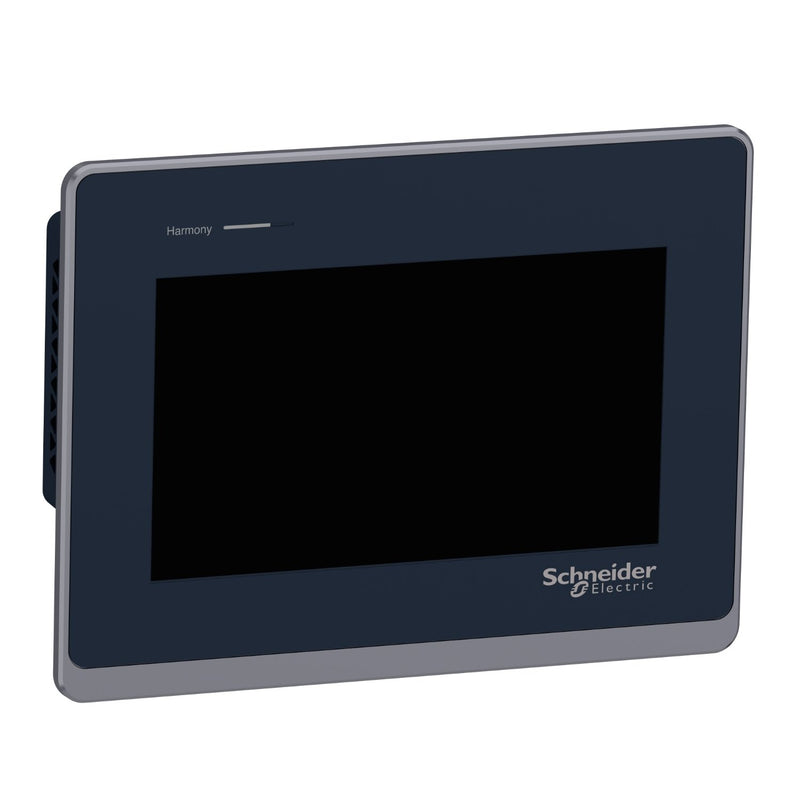

Schneider Electric - Grafik-Panel Touch Panel Display HMIST6400 7 inch

Das Basic HMI ST6 ist ein Standard Touch-Panel aus der Schneider Electric Harmony ST6-Reihe. Diese Produkt-Reihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen Konnektivität, Cybersicherheit für den Fernzugriff mit EcoStruxure Secure Connect Advisor und eine moderne und intuitive Visualisierung im Mittelpunkt. Das resistive Single-Touch Display in 7 Zoll wide screen mit 16 Mio Farben und einer Auflösung von 800x480 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Die Bedienoberfläche auf dem HMI wird mit der Software EcoStruxure Operator Terminal Expert konfiguriert. Durch die vielfältigen Schnittstellen (2 x Ethernet (dual IP), 2 x serielle COM, 1 x USB Typ A, 1 x USB micro-B) ist eine optimale Konnektivität gewährleistet. Die äußeren Abmessungen des Displays betragen 208 mm (Breite) x 153 mm (Höhe) x 45 mm (Tiefe) bei einem Panel Cut-out von 190 mm x 135 mm und einer Tafeldicke von 1,6 bis 5 mm. Das Produkt entspricht der Schutzklasse IP65F, Typ 1, Typ 4X (nur für den Innenbereich), Typ 12 und Typ 13 (bei ordnungsgemäßer Installation in einem Gehäuse). Zudem entspricht es Normen wie CE, China RoHS, REACH,KC, EN (61000-6-4/61000-6-2/ 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201.

Technische Details
Versorgungsspannung bei AC 50 Hz	0 V
Versorgungsspannung bei AC 60 Hz	0 V
Versorgungsspannung bei DC	24 V
Spannungsart der Versorgungsspannung	DC
Anzahl der HW-Schnittstellen seriell RS-232	1
Anzahl der HW-Schnittstellen seriell RS-422	1
Anzahl der HW-Schnittstellen seriell RS-485	1
Anzahl der HW-Schnittstellen USB	2
Anzahl der HW-Schnittstellen sonstige	1
Mit SW-Schnittstellen	ja
Unterstützt Protokoll für TCP/IP	nein
Unterstützt Protokoll für PROFIBUS	nein
Unterstützt Protokoll für CAN	nein
Unterstützt Protokoll für INTERBUS	nein
Unterstützt Protokoll für ASI	nein
Unterstützt Protokoll für KNX	nein
Unterstützt Protokoll für MODBUS	ja
Unterstützt Protokoll für Data-Highway	nein
Unterstützt Protokoll für DeviceNet	nein
Unterstützt Protokoll für SUCONET	nein
Unterstützt Protokoll für LON	nein
Unterstützt Protokoll für PROFINET IO	nein
Unterstützt Protokoll für PROFINET CBA	nein
Unterstützt Protokoll für SERCOS	nein
Unterstützt Protokoll für Foundation Fieldbus	nein
Unterstützt Protokoll für EtherNet/IP	ja
Unterstützt Protokoll für AS-Interface Safety at Work	nein
Unterstützt Protokoll für DeviceNet Safety	nein
Unterstützt Protokoll für INTERBUS-Safety	nein
Unterstützt Protokoll für PROFIsafe	nein
Unterstützt Protokoll für SafetyBUS p	nein
Unterstützt Protokoll für sonstige Bussysteme	ja
Funkstandard Bluetooth	nein
Funkstandard WLAN 802.11	nein
Funkstandard GPRS	nein
Funkstandard GSM	nein
Funkstandard UMTS	nein
IO-Link Master	ja
Ausführung des Displays	TFT
Mit Farbdisplay	ja
Anzahl der Farben des Displays	16000000
Anzahl der Graustufen/Blaustufen des Displays	16
Bildschirmdiagonale	7 Zoll
Anzahl der Bildpunkte, horizontal	800
Anzahl der Bildpunkte, vertikal	480
Nutzbarer Projektspeicher/Anwenderspeicher	1000000 kByte
Mit nummerischer Tastatur	nein
Mit Alpha Tastatur	nein
Touch-Technologie	Resistiv-Touch
Mit Meldungsanzeige	ja
Mit Meldesystem (inkl. Puffer und Quittierung)	ja
Prozesswertdarstellung (Ausgabe) möglich	ja
Prozesswertvorgabe (Eingabe) möglich	ja
Mit Rezepturen	ja
Mit Druckausgabe	ja
Zusätzliche Softwarekomponenten, ladbar	ja
Schutzart (IP), frontseitig	IP67
Schutzart (NEMA), frontseitig	4X
Betriebstemperatur	0..50 °C
Tragschienenmontage möglich	nein
Wand-/Direktmontage möglich	ja
Geeignet für Sicherheitsfunktionen	nein
Breite der Front	208 mm
Höhe der Front	153 mm
Einbautiefe	45 mm

Lieferumfang:
1 x Schneider Electric - Grafik-Panel Touch Panel Display HMIST6400 7 inch

Keine Downloads vorhanden.
