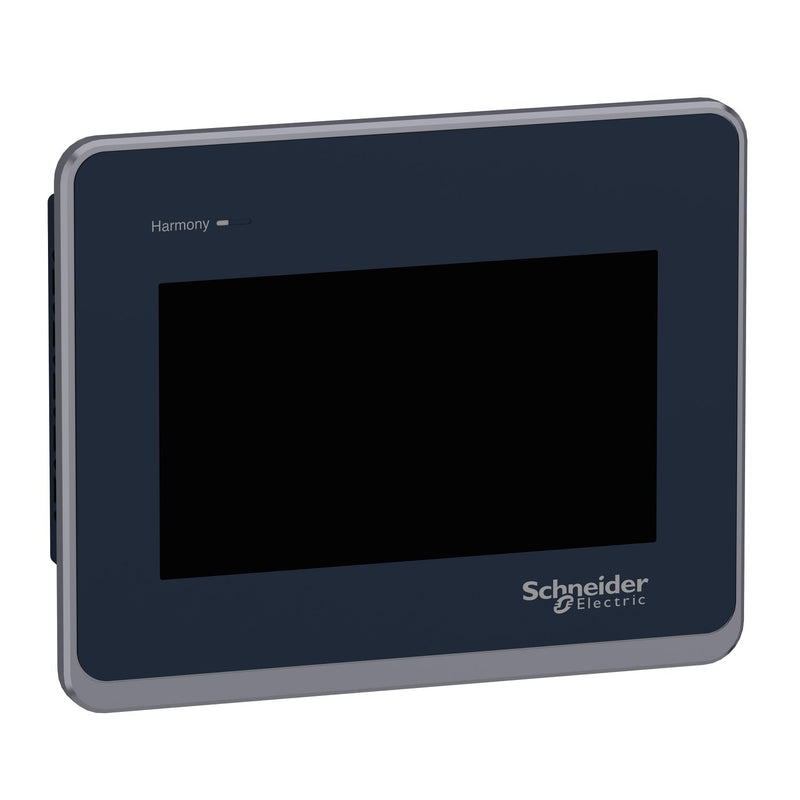

Das Basic Web-Panel STW6 ist ein Webbrowser-basiertes Standard Touch-Panel aus der Schneider Electric Harmony ST6-Reihe. Diese Produkt-Reihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen ein schnelles und einfaches Setup und der flexible und vielfältige Einsatz im Mittelpunkt. Das resistive Single-Touch Display in 4,3 Zoll wide screen mit 16 Mio Farben und einer Auflösung von 480x272 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Das Web Panel dient der Anzeige von Web Servern und Webvisualisierungen. Die Bedienoberfläche auf dem HMI basiert auf der CoDeSys Webvisualisierung. Durch die vielfältigen Schnittstellen (1 x Ethernet, 1 x USB Typ A) ist eine optimale Konnektivität gewährleistet. Die äußeren Abmessungen des Displays betragen 134,5 mm (Breite) x 108,5 mm (Höhe) x 43 mm (Tiefe) bei einem Panel Cut-out von 118,5 mm x 92,5 mm und einer Tafeldicke von 1,6 bis 5 mm, mit Federklemmen 1,5 bis 4 mm oder 4 bis 6mm. Das Produkt entspricht der Schutzklasse IP65F, Typ 1, Typ 4X (nur für den Innenbereich), Typ 12 und Typ 13 (bei ordnungsgemäßer Installation in einem Gehäuse). Zudem entspricht es Normen wie CE, China RoHS, REACH,KC, EN (61000-6-4/61000-6-2/ 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der HW-Schnittstellen seriell RS-232 |
1 |
| Anzahl der HW-Schnittstellen seriell RS-422 |
1 |
| Anzahl der HW-Schnittstellen USB |
2 |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| Ausführung des Displays |
TFT |
| Mit Farbdisplay |
ja |
| Bildschirmdiagonale |
4 Zoll |
| Nutzbarer Projektspeicher/Anwenderspeicher |
32000 kByte |
| Mit nummerischer Tastatur |
nein |
| Touch-Technologie |
Resistiv-Touch |
| Schutzart (IP), frontseitig |
IP67 |
| Schutzart (NEMA), frontseitig |
4 |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
NA |
| Tragschienenmontage möglich |
nein |
