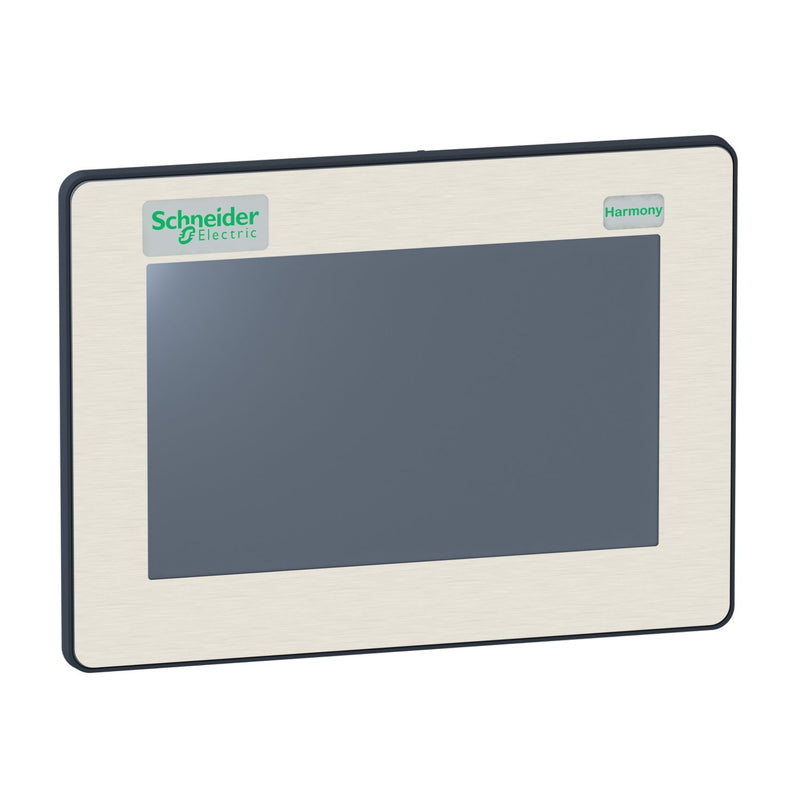

Das Harmony GTUX Display ist in Kombination mit der GTUX Outdoor Box HMIG3X einzusetzen. Diese Produktreihe wurde mit ihrer Edelstahlfront und einem extra hellen Display für den Einsatz im Außenbereich und unter extremen Umgebungsbedingungen entwickelt. Hierbei stehen Konnektivität für eine sichere Fernwartung über EcoStruxure Secure Connect Advisor und austauschbarer Speicher und Komponenten für eine schnelle und einfache Wartung im Mittelpunkt. Das resistive Single-Touch Display in 7 Zoll wide screen mit 262k Farben und einer Auflösung von 800x480 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Speziell ausgelegt für den Außenbereich besitzt das Display eine hohe Helligkeit, einen erweiterten Tempertaturbereich -30-65 °C und trotzt Schock (40G) und Vibration (2G). Die Bedienoberfläche auf dem HMI wird mit der Software Vijeo Designer konfiguriert. Die äußeren Abmessungen des Displays betragen 203,6 mm (Breite) x 148,6 mm (Höhe) x 37 mm (Tiefe) bei einem Panel Cut-out von 190 mm x 135 mm und einer Tafeldicke von 1,6 bis 5 mm. Das Produkt entspricht der Schutzklasse IP66F, IP67F, Typ 4X (Innen- und Außenbereiche), Typ 12, Typ 13 (auf der Frontseite, wenn ordnungsgemäß in einem Gehäuse installiert). Zudem entspricht es folgenden Zertifizierungen, CE, RCM, KC, EAC, UL cUL Class 1 Div2, ATEX/IECEx Zone 2/22.
| Technische Details |
|---|
| Versorgungsspannung bei AC 50 Hz |
0 V |
| Versorgungsspannung bei AC 60 Hz |
0 V |
| Versorgungsspannung bei DC |
12..24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Mit SW-Schnittstellen |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Ausführung des Displays |
LCD |
| Mit Farbdisplay |
ja |
| Anzahl der Farben des Displays |
262144 |
| Bildschirmdiagonale |
7 Zoll |
| Anzahl der Bildpunkte, horizontal |
800 |
| Anzahl der Bildpunkte, vertikal |
480 |
| Nutzbarer Projektspeicher/Anwenderspeicher |
0 kByte |
| Mit nummerischer Tastatur |
nein |
| Mit Alpha Tastatur |
nein |
| Touch-Technologie |
Resistiv-Touch |
| Mit Meldungsanzeige |
nein |
| Mit Meldesystem (inkl. Puffer und Quittierung) |
nein |
| Prozesswertdarstellung (Ausgabe) möglich |
nein |
| Prozesswertvorgabe (Eingabe) möglich |
nein |
| Mit Rezepturen |
nein |
| Mit Druckausgabe |
nein |
| Zusätzliche Softwarekomponenten, ladbar |
nein |
| Schutzart (IP), frontseitig |
IP66 |
| Schutzart (NEMA), frontseitig |
sonstige |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Betriebstemperatur |
-30..65 °C |
| Tragschienenmontage möglich |
nein |
| Wand-/Direktmontage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Breite der Front |
203,6 mm |
| Höhe der Front |
148,6 mm |
| Einbautiefe |
37 mm |
