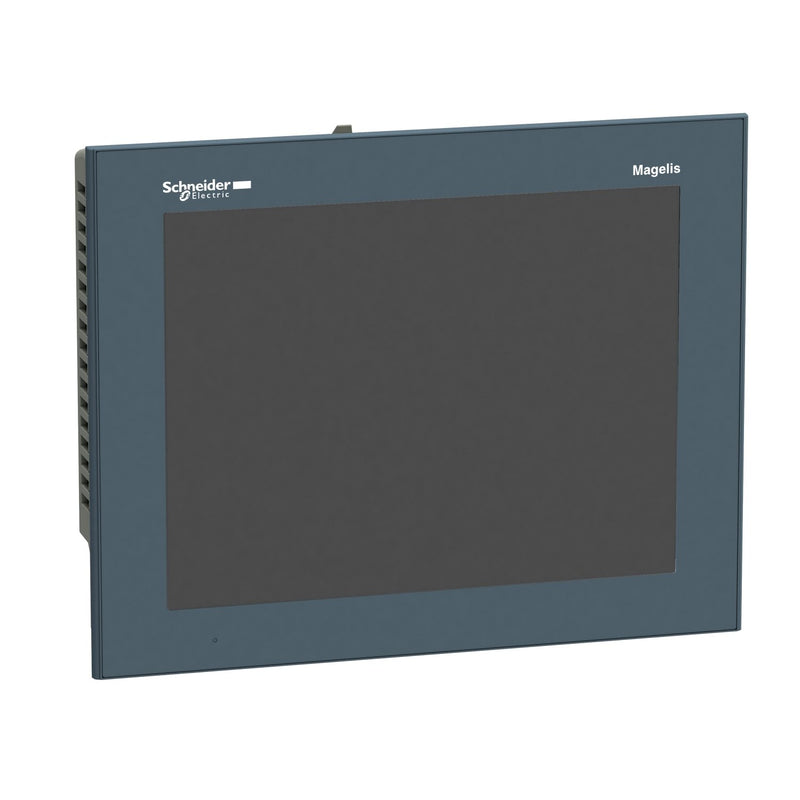

Optimum Panels mit 24 V-Gleichspannung und Farb-Touchscreen. 3,5 Zoll bis 12,1 Zoll. Optimized Touchpanel. Dateneingabe Touchscreen, Displaytyp 640x480 Pixel VGA- 10,4- TFT, Ethernet_RJ45 1, Schnittstellen 2 USB, Speicher 96 MB, Steckplatz SD ja. Terminals werden mit Befestigungsset (Schraubschellen), Sperrvorrichtung für USB-Anschlussstecker und Anweisungen geliefert. Die Dokumentation zur Einrichtung der Magelis-GTO-Terminals ist in einem elektronischen Format in der Vijeo-Designer-Konfigurationssoftware enthalten. Erweiterung des Speicherplatzes mit 4 GB-SD-Karte möglich HMI ZSD4G.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der HW-Schnittstellen seriell RS-232 |
1 |
| Anzahl der HW-Schnittstellen seriell RS-422 |
1 |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Anzahl der HW-Schnittstellen USB |
2 |
| Anzahl der HW-Schnittstellen sonstige |
1 |
| Mit SW-Schnittstellen |
ja |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
ja |
| Ausführung des Displays |
TFT |
| Mit Farbdisplay |
ja |
| Anzahl der Farben des Displays |
65536 |
| Anzahl der Graustufen/Blaustufen des Displays |
16 |
| Bildschirmdiagonale |
10,4 Zoll |
| Anzahl der Bildpunkte, horizontal |
640 |
| Anzahl der Bildpunkte, vertikal |
480 |
| Nutzbarer Projektspeicher/Anwenderspeicher |
96000 kByte |
| Mit nummerischer Tastatur |
nein |
| Mit Alpha Tastatur |
nein |
| Touch-Technologie |
Resistiv-Touch |
| Mit Meldungsanzeige |
ja |
| Mit Meldesystem (inkl. Puffer und Quittierung) |
ja |
| Prozesswertdarstellung (Ausgabe) möglich |
ja |
| Prozesswertvorgabe (Eingabe) möglich |
ja |
| Mit Rezepturen |
ja |
| Mit Druckausgabe |
ja |
| Zusätzliche Softwarekomponenten, ladbar |
ja |
| Schutzart (IP), frontseitig |
IP67 |
| Schutzart (NEMA), frontseitig |
4X |
| Betriebstemperatur |
0..50 °C |
| Tragschienenmontage möglich |
nein |
| Wand-/Direktmontage möglich |
ja |
| Geeignet für Sicherheitsfunktionen |
nein |
| Breite der Front |
272,5 mm |
| Höhe der Front |
214,5 mm |
| Einbautiefe |
57 mm |
