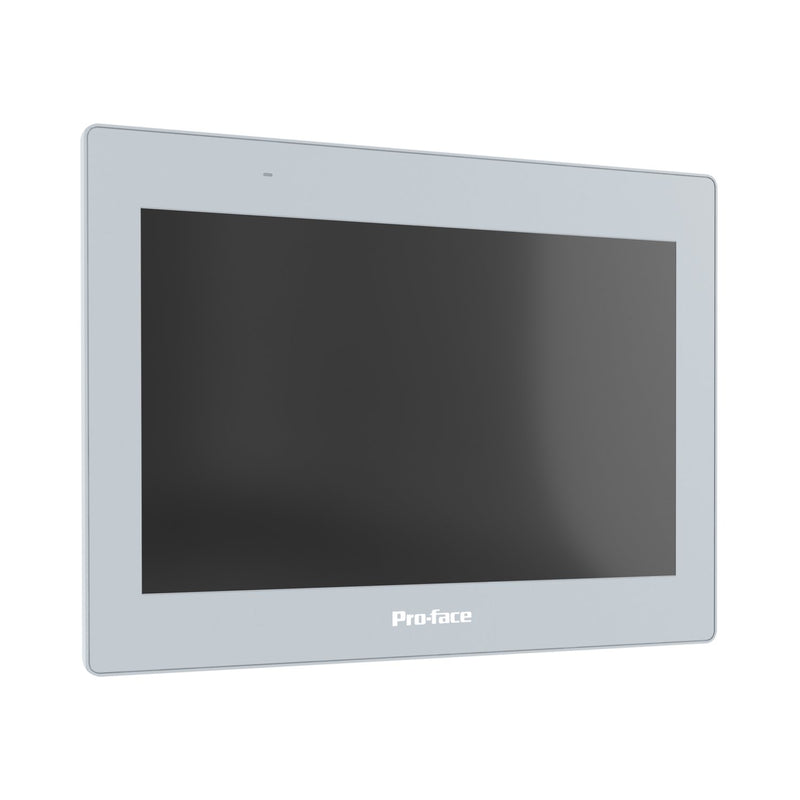

PFXET6600WAD ist ein HMI-Panel der Einstiegsklasse der Pro-face ET6000-Reihe. Dieses Touch Panel verfügt über eine hohe Auflösung und Farbbrillanz und entspricht der Schutzart IP65F. Das 12 Zoll große wide screen HMI verfügt über 16 Millionen Farben und eine Auflösung von 1280 x 800 Pixeln (WXGA). Es wird mit der GP-ProEX-Software betrieben , die eine einfache Migration ermöglicht. Es hat 64 MB als Anwendungsspeicher und 128 KB als Backup-Speicher. Das HMI ET6000 verfügt über einen Ethernet-Anschluss, COM1 (RS-232C), COM2 (RS-422/485), 1x USB 2.0 Typ A und 1x USB 2.0 Micro-B Anschluss. Es hat die Maße 311mm (Breite) x 233mm (Höhe) x 50mm (Tiefe) und wiegt 1,62kg. Diese Serie ist für Branchen wie Elektronik, Halbleiter, Batterien, Werkzeugmaschinen und Materialbearbeitung usw. und auch für die Migration von der GP4000E-Serie vorgesehen. Es ist konform mit Normen wie UL 61010-2-201, CSA C22.2 Nr. 61010-2-201 und Zertifizierungen wie UL, CE, China RoHS, REACH, KC. Wartungszubehör (Installationsschraube, Stromversorgungsstecker, Batterie usw.) und externe Optionen (USB-Verlängerungskabel, Bildschirmschutzfolie usw.) sind für die ET6000-Serie erhältlich.
| Technische Details |
|---|
| Versorgungsspannung bei AC 50 Hz |
0..24 V |
| Versorgungsspannung bei DC |
0..24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der HW-Schnittstellen Industrial Ethernet |
1 |
| Anzahl der HW-Schnittstellen seriell RS-232 |
1 |
| Anzahl der HW-Schnittstellen seriell RS-422 |
1 |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Anzahl der HW-Schnittstellen USB |
2 |
| Mit SW-Schnittstellen |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Ausführung des Displays |
TFT |
| Mit Farbdisplay |
ja |
| Anzahl der Farben des Displays |
16000000 |
| Anzahl der Graustufen/Blaustufen des Displays |
16 |
| Bildschirmdiagonale |
12 Zoll |
| Anzahl der Bildpunkte, horizontal |
1280 |
| Anzahl der Bildpunkte, vertikal |
800 |
| Nutzbarer Projektspeicher/Anwenderspeicher |
1000000 kByte |
| Mit nummerischer Tastatur |
nein |
| Mit Alpha Tastatur |
nein |
| Touch-Technologie |
Resistiv-Touch |
| Mit Meldungsanzeige |
nein |
| Mit Meldesystem (inkl. Puffer und Quittierung) |
nein |
| Prozesswertdarstellung (Ausgabe) möglich |
nein |
| Prozesswertvorgabe (Eingabe) möglich |
nein |
| Mit Rezepturen |
nein |
| Mit Druckausgabe |
nein |
| Zusätzliche Softwarekomponenten, ladbar |
nein |
| Schutzart (IP), frontseitig |
IP65 |
| Schutzart (NEMA), frontseitig |
13 |
| Betriebstemperatur |
0..50 °C |
| Tragschienenmontage möglich |
nein |
| Wand-/Direktmontage möglich |
ja |
| Geeignet für Sicherheitsfunktionen |
ja |
| Breite der Front |
311 mm |
| Höhe der Front |
233 mm |
| Einbautiefe |
50 mm |
